ERIFUT 3 XNP LT NIVEAU

Neuf

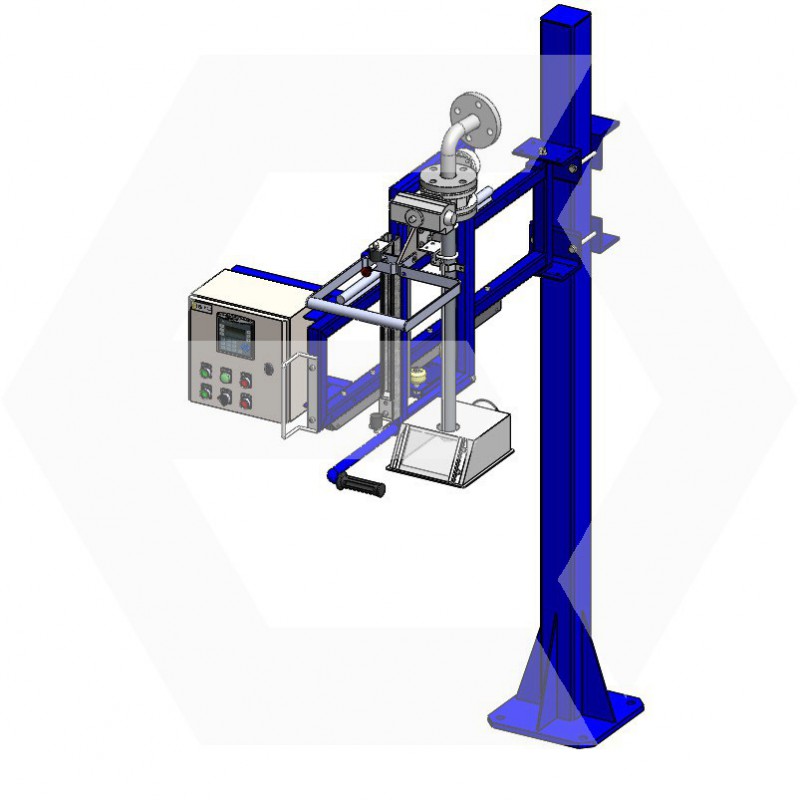

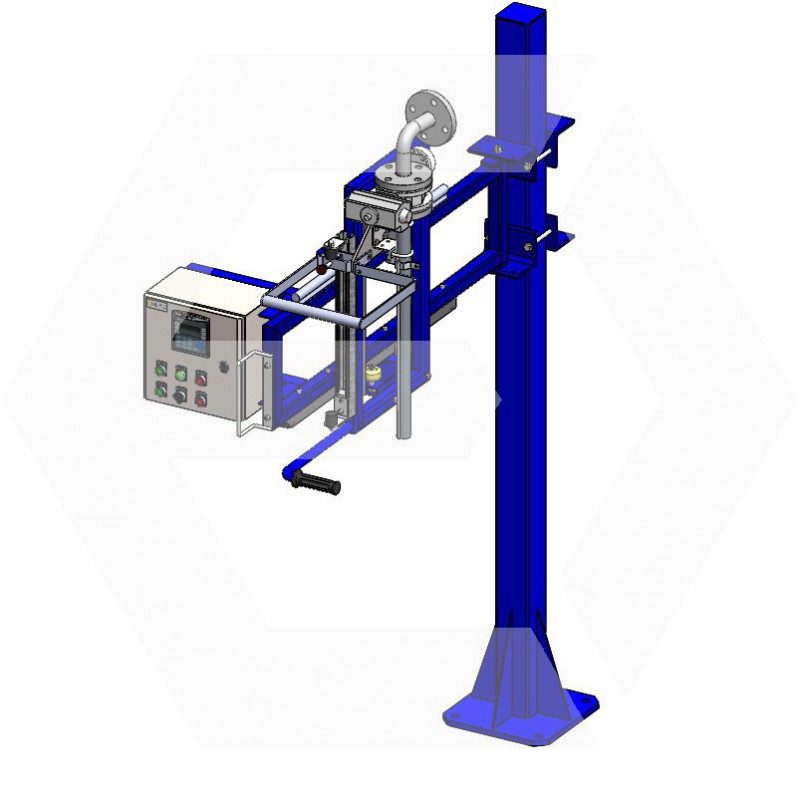

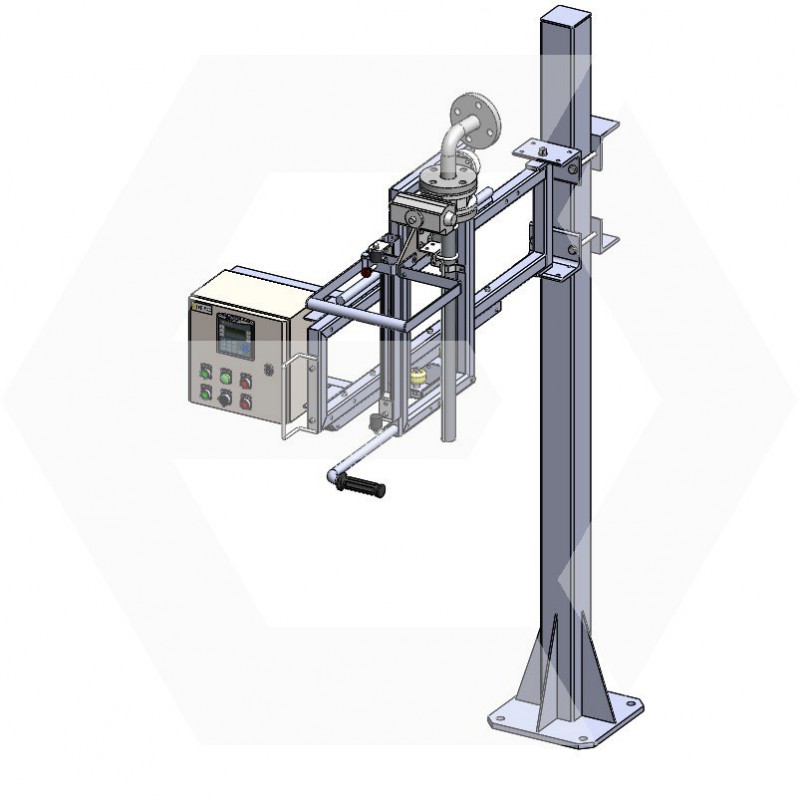

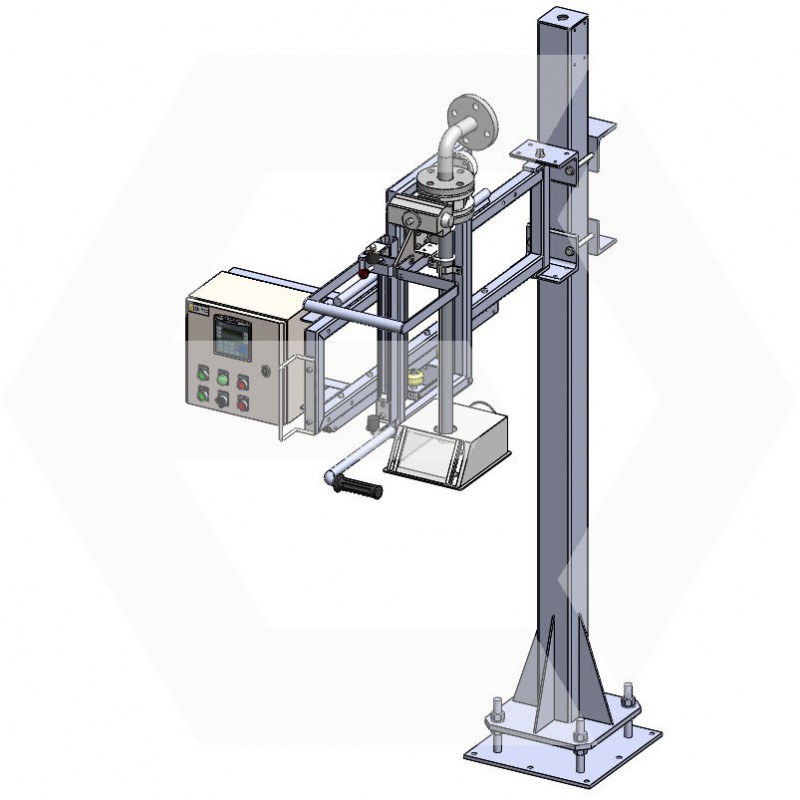

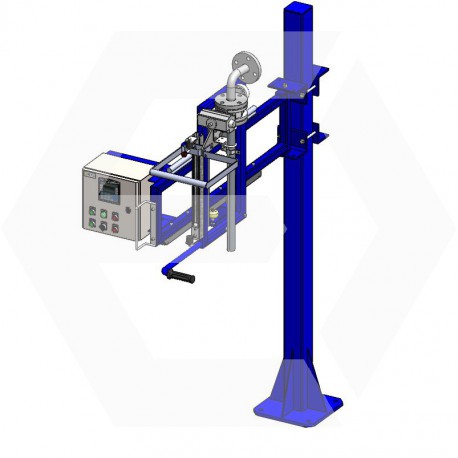

L'enfûteuse ERIFUT 3 XNP LT NIVEAU permet le conditionnement semi-automatique de produits liquides par l’introduction partielle, dans le contenant, d’un tube plongeur équipé d’une détection du niveau provoquant l’arrêt du remplissage.

Poste vendu avec tube plongeur d40-C420 vanne BS inox avec actionneur pneumatique.

 PLAN 3 XNP LT NIVEAU (669.36k)

 doc ERIFUT 3 XNP LT NIVEAU

Plus de détails

Sur commande - délai 6-7 semaines

13 298,00 €

Accessoires

En savoir plus

DESCRIPTION

L'enfûteuse ERIFUT 3 XNP LT NIVEAU permet le remplissage de
liquide par l’introduction partielle, dans le contenant, d’un tube
plongeur équipé d’une détection du niveau provoquant l’arrêt du
remplissage.

  • L'enfûtage s’effectue manuellement grâce à une poignée
    de manoeuvre déportée qui permet l’introduction partielle d’un
    tube plongeur dans le contenant en sur niveau (remplissage en
    fontaine) tout en limitant l’exposition de l’opérateur.
  • Le déplacement polaire du bras permet de couvrir partiellement
    la surface d’une palette. Cette configuration est idéale pour le

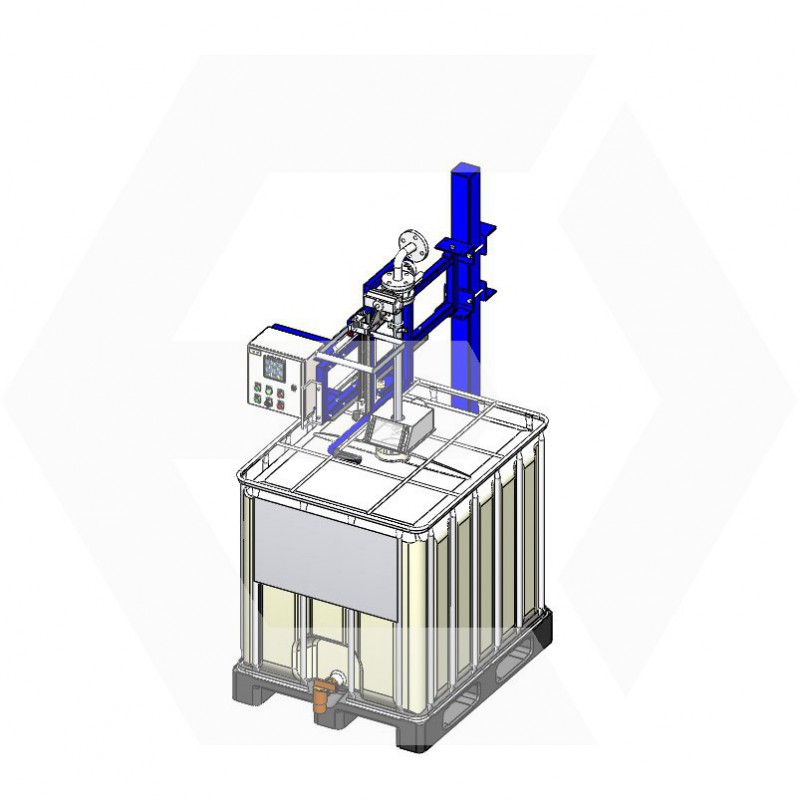

    remplissage de 4 fûts sur palette ou d’un container.
  • Le réglage de niveau s’effectue manuellement en fonction d’un
    contenant de référence ou sur une mesure de référence.

DOMAINES D’UTILISATION

Nos enfûteuses sont conçues pour une exploitation industrielle.

  • Ambiance sans contrainte spécifique.
  • Ambiance avec contrainte spécifique pour une utilisation en milieux chimique, alimentaire ou pharmaceutique.Par exemple : salle blanche iso7 ou laboratoire classe D,contrainte BPF, ASM BPE, etc...

Nos remplisseuses peuvent répondre aux exigences de la directive ATEX pour un usage en atmosphère explosive Zone 1,21 et 2,22.

FONCTIONS

Gestion des axes

  • Positionnement manuel (rotation X et translation Y) du dispositif d’enfûtage au droit de l’orifice de remplissage par l’intermédiaire de la poignée de commande.
  • Le système de plongée indexable (axe Z) permet d’assurer manuellement la plongée du tube plongeur dans le contenant avec un blocage en position haute et basse du tube. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.
  • Bras d’enfûtage réglable en hauteur ponctuellement avec outils.

Gestion du remplissage

  • Tube plongeur diamètre 40 équipé d'une vanne BS pneumatique asservie (mode niveau) ou à action manuelle (mode manu).
  • Système de détection de hauteur réglable.
  • Remplissage temporisé paramétrable.
  • L’ERIFUT 3 XNP LT NIVEAU est compatible avec un système de pesage existant (bascule en fosse, pèse palette, etc...) sans asservissement.

AVANTAGES

  • Solution économique.
  • Améliore les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH.
  • Améliore les conditions d’utilisation et de production.
  • Solution constructeur / intégrateur clef en main.
  • Notre matériel est livré monté, en ordre de marche, il est fourni avec plaque constructeur CE, dossier technique et déclaration de conformité CE.

Fiche technique

Hauteur2015 mm
Largeur1000 mm
Profondeur1880 mm max
Poids105 kg
UsageUsage industriel moins de 1000 H / an
CadenceJusqu'à 20 fûts / heure
ContenantFût et container
Alimentation produitGravitaire, pompe, par pression
DébitPréconisé 8 m³ / heure
Niveau sonoreInférieur à 70dB à 1m
Construction généraleAcier peint sur protection anti-rouille
Construction circuit produitAcier inoxydable, joints EPDM ou VITON. En options joints PTFE / KALREZ (FFKM)
Alimentation électrique230 V
Puissance totale1 KW
Alimentation pneumatique6 bars propre et sec / 100L/h
Gestion hauteur canneManuelle + ressort d'assistance
Plongée cannePlongée partielle (course 420 mm)
Mode de remplissageRemplissage en sur niveau
Gestion multi hauteur d'emballageOui avec réglages manuels
Réglage course de la canneCourse réglable en position haute et basse
Diamètre de la canneDiamètre 38 mm par défaut
Actionneur canneDouble effet + ressort de sécurité
Sortie canneTube lisse
Précision de remplissageRemplissage par détection de niveau de liquide dans l'emballage dépendant de la hauteur de l'emballage et du réglage de la canule de détection
Sensibilité de détectionEnv. +/- 2 cm
Pour un IBC 1000LEnv. +/- 20 L
Pour un fût 200 LEnv. +/- 4 L
Pour un bidon 20 LEnv. +/- 2 L
Implantation sur pesage existantOui sans asservissement
Fonctions remplissageRemplissage automatique par détection de niveau + temporisation / remplissage manuel
Interface homme machineOui avec retour d'informations par messages contextuels
Asservissement pompe client2 sorties TOR
Kit vannes 2 débitsOption
InertageOption
Motorisation montée / descente canneOption
