FONCTION

Configurations de base

Equipements en option

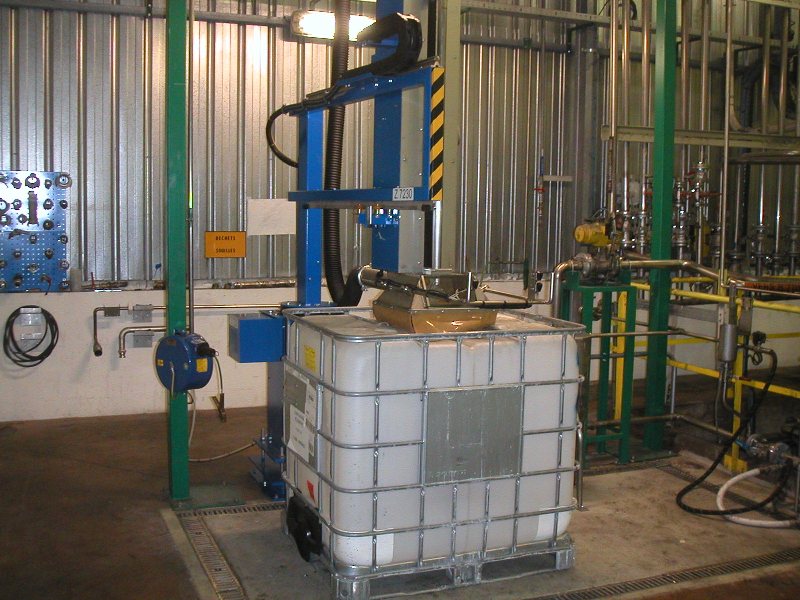

La désenfûteuse ERIFUT 3 XP LT DF permet la vidange manuelle de contenant avec un tube d'aspiration. Les solutions classiques de vidange par pompe vide fût (de type flux,lutz), tube d'aspiration manuel ou bras d’empotage expose l’opérateur, au émanation et projection de produit, au contact direct, lors des opérations de manipulation et de remplissage. Le vide fût ERIFUT 3 XP LT DF remplace ou associe avantageusement les solutions de vidanges manuelles existantes, le poste ERIFUT 3 XP LT DF est conçu ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

• commandes et systèmes de manoeuvre déportés
• pas de contact direct avec le tube d'aspiration
• pas d'exposition direct au émanation ou projection de produit (complètement supprimée avec une hotte).
• pas de manipulation encombrante de pompe vide fut ou de tube d'aspiration (plongée motorisée)

Le déplacement polaire (modèle L) de la tête de remplissage est optimisé pour la vidange de 4 fûts sur palettes ou un ibc, elle autorise néanmoins la vidange ponctuelle de bidons sur palettes

Le système de plongée motorisée (course 1200 mm) par vérin pneumatique permet la montée et la descente du tube d'aspiration dans le fond du contenant avec un blocage en position.

La vidange s’effectue manuellement déclenché par l'opérateur.

Cette configuration, est idéale pour la vidange de produit dans des fûts ou de containers.

• Sur potence, acier peint ou inox, ATEX ou zone saine
• L’ERIFUT 3 XP LT DF nécessite de l'air pressurisé propre et sec à 6 bars
• La configuration de base comprend :
• Poste ERIFUT 3 XP LT DF sans tube d'aspiration avec les équipements :
• les équipements pneumatiques
• l'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
• dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièce détachée, certificat CE
• Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 40 fûts/h (avec solution de convoyage)

• tube d'aspiration d40 C1200
• Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle d40 C1200 (permet de remplir avec ERIFUT 3 XP LT DF)
• Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle déportée d40 C1200 (permet de remplir avec ERIFUT 3 XP LT DF)
• tube de lavage D40 C1200 (permet de rincer l'intérieur de l'emballage)
• Hotte inox avec un piquage pour flexible aspiration diam 100
• Plaque de base (permet de régler la hauteur et le niveau de la potence)
• Equilibreur de flexible avec potence
• kit d'alimentation électrique pour pompe vide fût (sur demande)
• kit de freinage translation et rotation

Intégration de votre existant

Gestion du dosage des emballages

• tube d'aspiration client
• pompe vide-fut (lutz ou flux) sur demande

• vidange manuelle
• vidange asservie (sur demande)

FONCTION

Les désenfûteuses série 1 axe permettent la vidange de produits liquides, pâteux, moussants ou explosifs dans des fûts ou containers de hauteur identique.

CARACTéRISTIQUES

Capacités : fûts de 200 L à bonde ou ouverture totale,containers
Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 50 fûts/h

SPéCIFICITéS

• Circuit produit inox
• Commande simplifiée
• Ramasse goutte à vidage automatique sur le fil de la canne
• Hotte de reprise des vapeurs avec regard de visée (vitre ou plexiglas)
• Pointeur de fût
• Réglages de niveau sur le caisson
• Racleur de canne

AVANTAGES

• Nos désenfûteuses sont conçues pour une exploitation industrielle en milieux difficiles
• La maintenance simplifiée permet une immobilisation réduite du poste
• Eléments mécaniques et électriques standards à l'industrie
• Postes évolutifs vers l'automatisation complète
• La protection des organes mécaniques sous carters et le câblage interne sous gaine permettent de limiter au maximum l'exposition aux émanations corrosives et garantissent une longévité accrue des composants

FONCTION

Les désenfûteuses série 3 axes permettent la vidange de produits liquides, pâteux, moussants ou explosifs dans des fûts ou containers de hauteurs fixes.

CARACTéRISTIQUES

Capacités : fûts de 200 L à bonde ou ouverture totale,containers,bidons de 30 L
Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 70 fûts/h

SPéCIFICITéS

• Circuit produit inox
• Commande simplifiée
• Ramasse goutte à vidage automatique sur le fil de la canne
• Hotte de reprise des vapeurs avec regard de visée (vitre ou plexiglas)
• Pointeur de fût
• Réglages de niveau sur le caisson
• Déplacements de la tête d'enfûtage avec blocage en position
• Rotation de la potence avec blocage en position
• Racleur de canne

AVANTAGES

• Nos désenfûteuses sont conçues pour une exploitation industrielle en milieux difficiles
• La maintenance simplifiée permet une immobilisation réduite du poste
• Eléments mécaniques et électriques standards à l'industrie
• Postes évolutifs vers l'automatisation complète
• La protection des organes mécaniques sous carters et le câblage interne sous gaine permettent de limiter au maximum l'exposition aux émanations corrosives et garantissent une longévité accrue des composants
