Portiques et potences

DESCRIPTION

Les portiques et potences ERIMAC permettent :

• La manutention de charge unitaire.
• Le supportage d'outillage
• La reprise d'équipement

DOMAINE D'UTILISATION

Notre matériel est conçu pour une exploitation industrielle en milieux difficiles.

• Ambiance sans contrainte spécifique
• Ambiance avec contrainte spécifique de type salle blanche iso7 ou laboratoire classe D pour une utilisation en milieux chimique, alimentaire ou pharmaceutique
• Nos convoyeurs peuvent répondre aux exigences de la directive ATEX pour un usage en atmosphère explosive Zone 1.21 et 2,22

AVANTAGES

• La maintenance simplifiée permet une immobilisation réduite du poste
• Notre matériel est livré monté, en ordre de marche (dans la mesure de son transport), il est fourni avec plaque constructeur CE, dossier technique et déclaration de conformité CE.
• Matériel conforme aux exigences à la directive machine 2006/42/CE
• Eléments mécaniques et électriques standards à l'industrie

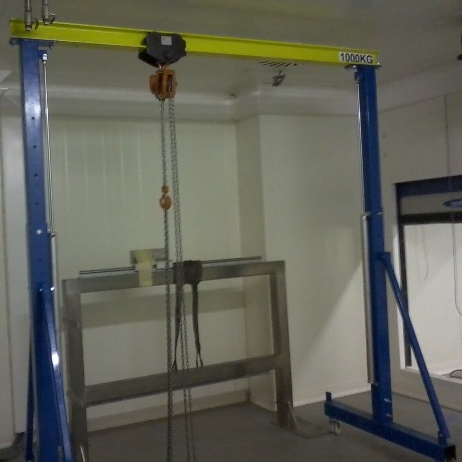

portique de chargement

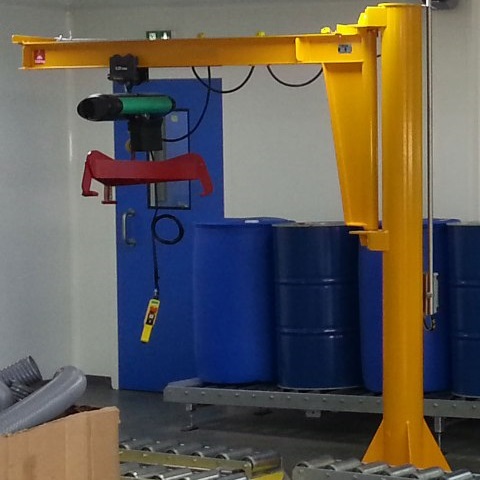

potence manutention fût

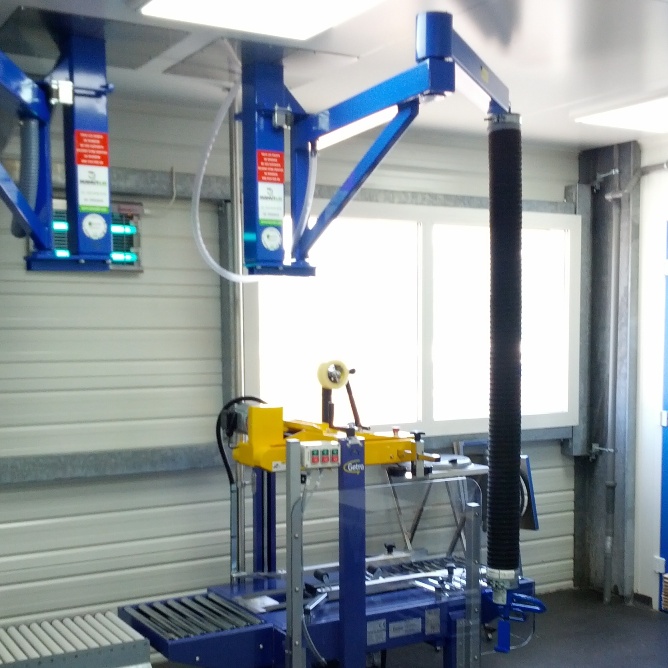

potence satellite inversé avec préhenseur bidon 30 kg

caractéristiques

Portique d’atelier monté sur roues pivotantes destiné aux équipes de montage ou d’entretien afin de réaliser des opérations de levage en service intérieur.

Construction

• Fabrication acier peint sur protection antirouille
• Fabrication inox
• Fer de roulement en profilé IPE

Mise en œuvre

• Réglable en hauteur par pas de 100mm (HSF mini 1970mm et  HSF max 3070mm)
• Démontable en 3 ou 5 parties pour faciliter son transport en fourgon (type Trafic)

Le portique peut recevoir un palan électrique ou manuel

Portique mobile

• Déplaçable en charge sur sol lisse et propre
• Roulettes pivotantes en polyamide

CMU : 1 tonne

Portée : 2310 mm

Poids : env. 220 kg

Potence de manutention permettant la manutention d’un fût métallique ou plastique (charge utile 210 kg max).

Construction

• Fabrication acier peint sur protection antirouille
• Fabrication inox
• Fer de roulement en profilé IPE

Potence sur fût articulée à hauteur perdue réduite prévue pour ancrage au sol.

Pince mécanique à serrage gravitaire pour fût diam 600 métallique et plastique

Le portique peut recevoir un palan électrique ou manuel

CMU potence : 250 kg

Portée : 2 m

Hauteur hors tout 2.3m

Hauteur sous fer : 2 m

Poids : env. 250 kg

Potence satellite inversée avec un préhenseur permettant la manutention d’un bidon (charge utile 30 kg). La potence satellite est composée de 2 bras articulés avec passage de vide en interne

Construction

• Fabrication acier peint sur protection antirouille
• Fabrication inox

Potence inversée sur fût articulée à hauteur perdue réduite prévue pour ancrage au plafond.

Pince mécanique à serrage gravitaire pour fût diam 600 métallique et plastique

CMU : 30 kg

Portée : 2.5 m

Poids : env. 150 kg

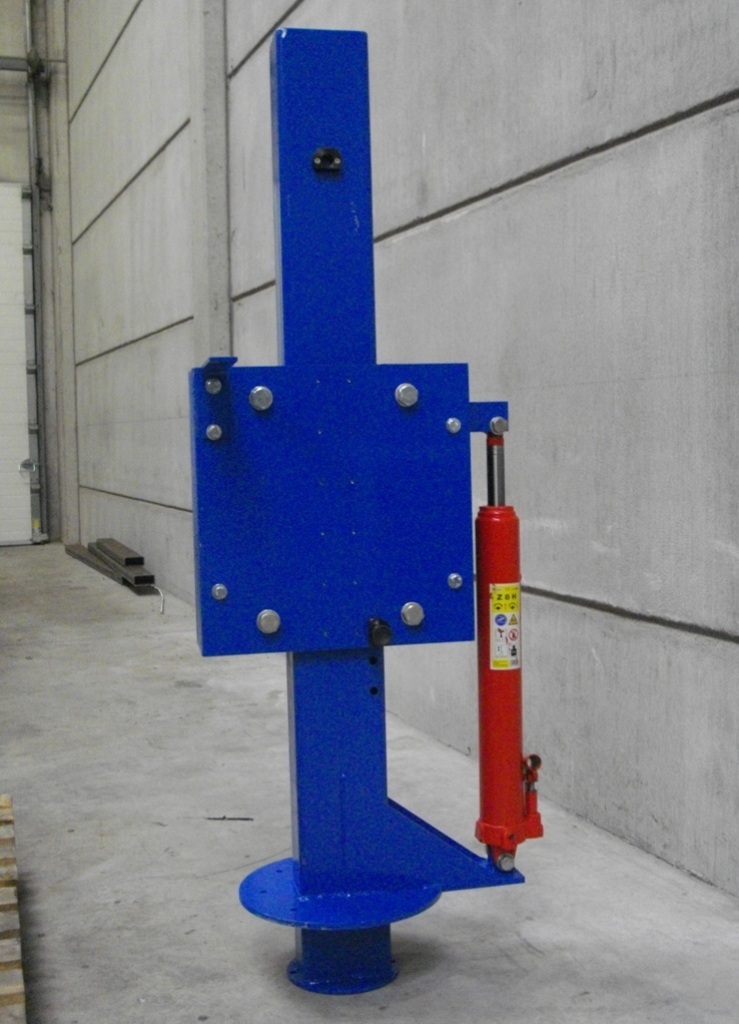

potence équipement

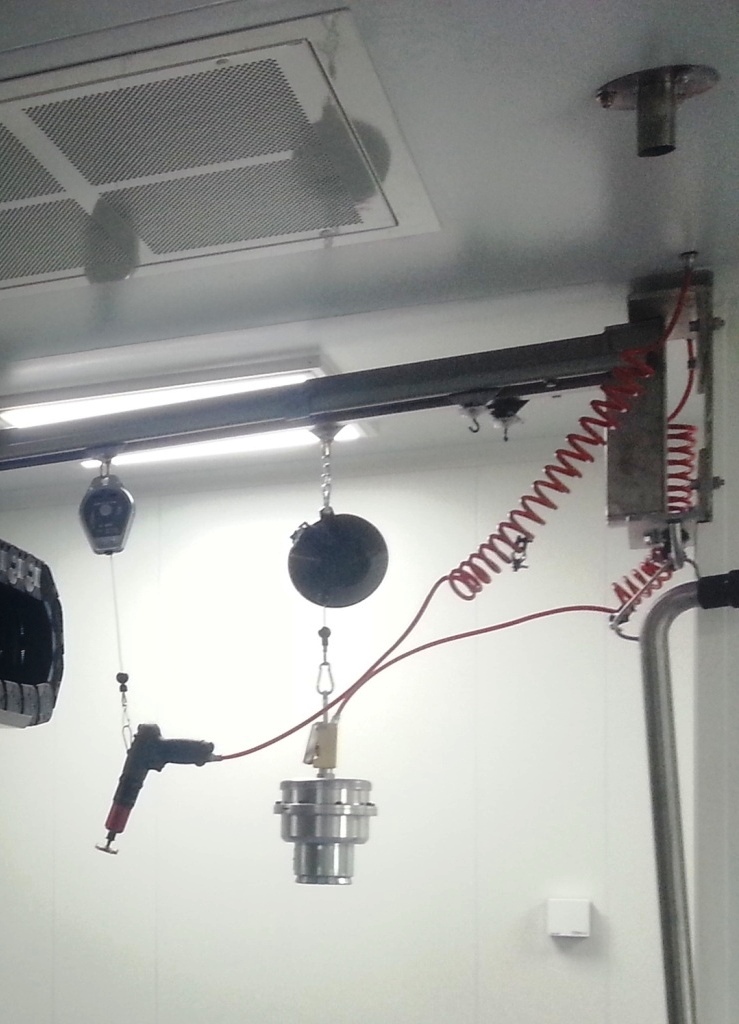

potence porte outils

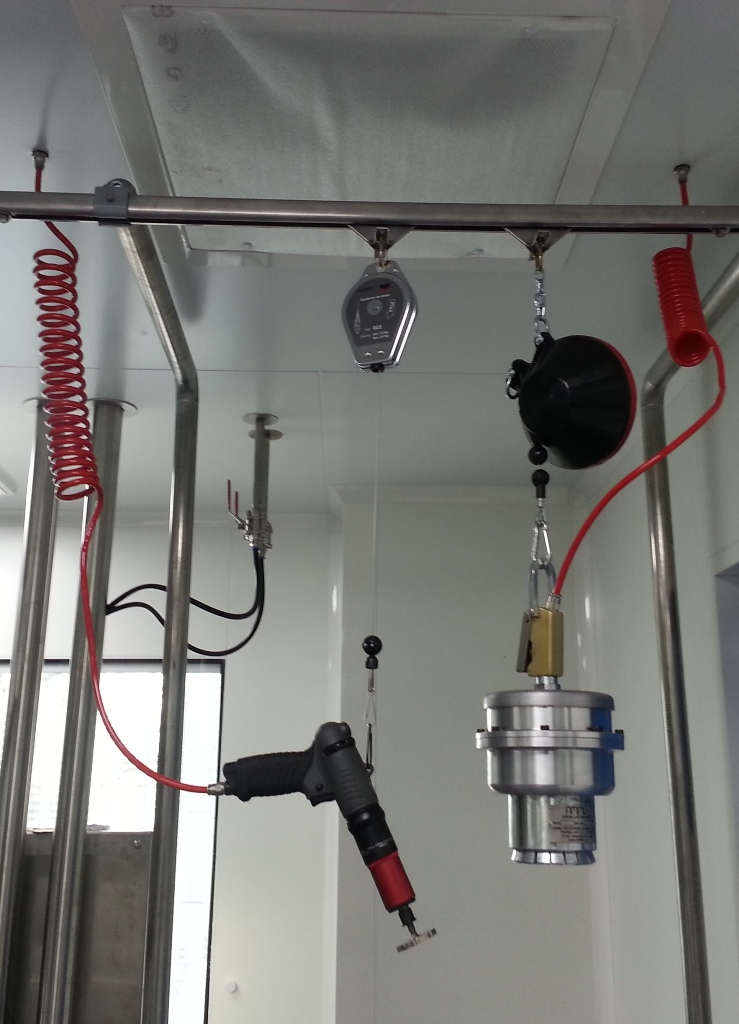

portique porte outils

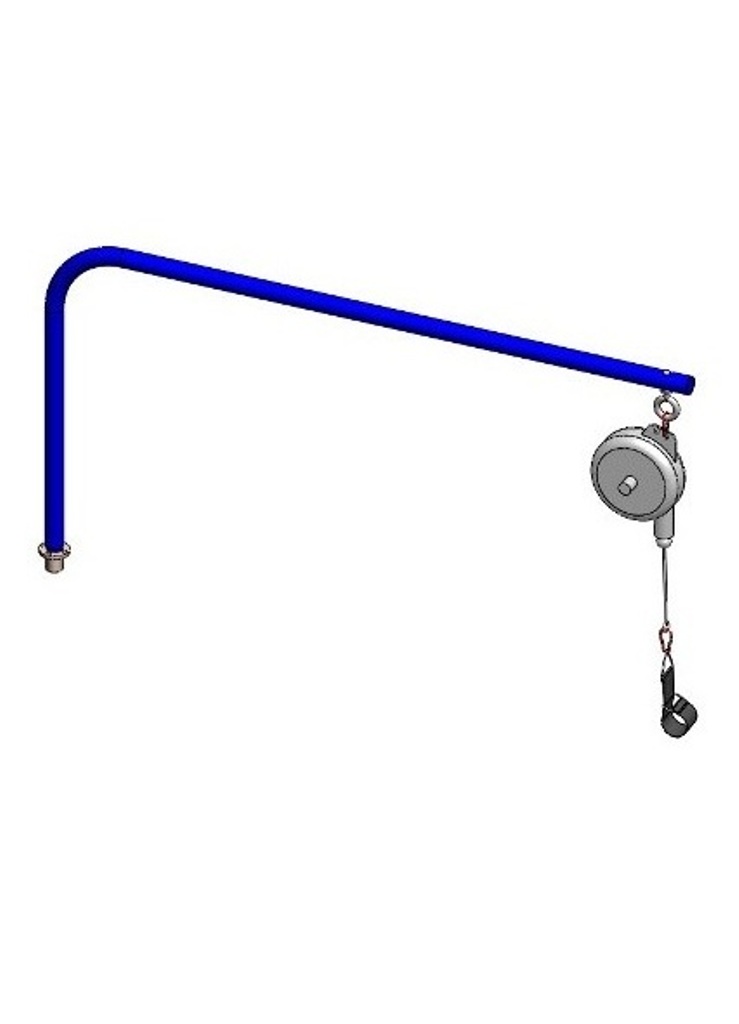

potence porte flexible
