DESCRIPTION

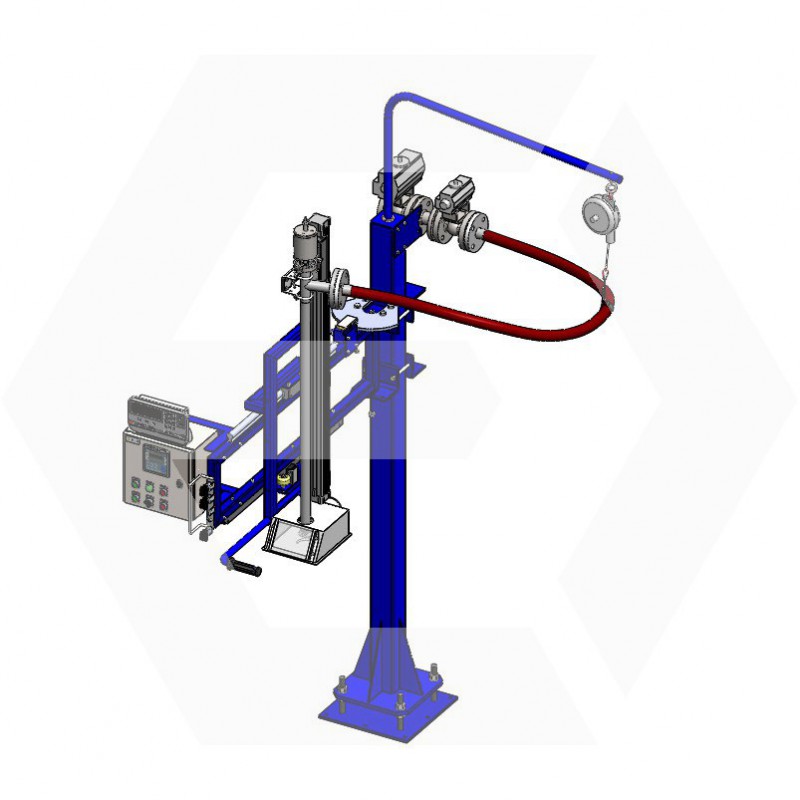

La remplisseuse ERIFUT 3 XP LT DOSAGE est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

• Commandes et systèmes de manoeuvre déportés
• Pas de contact direct avec la canne d'enfûtage
• Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
• Pas de manipulation encombrante de la canne d'enfûtage

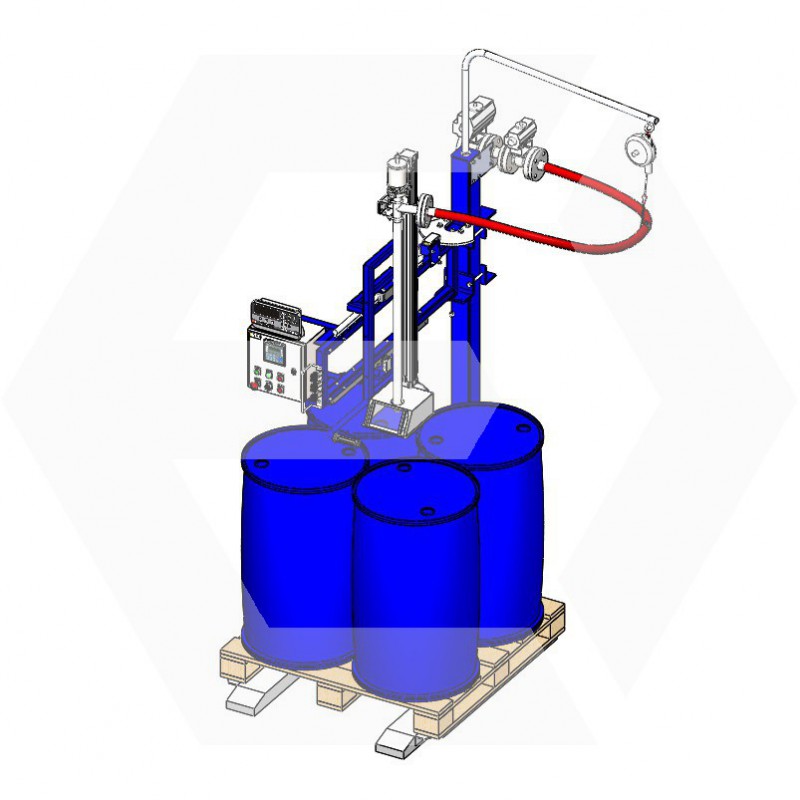

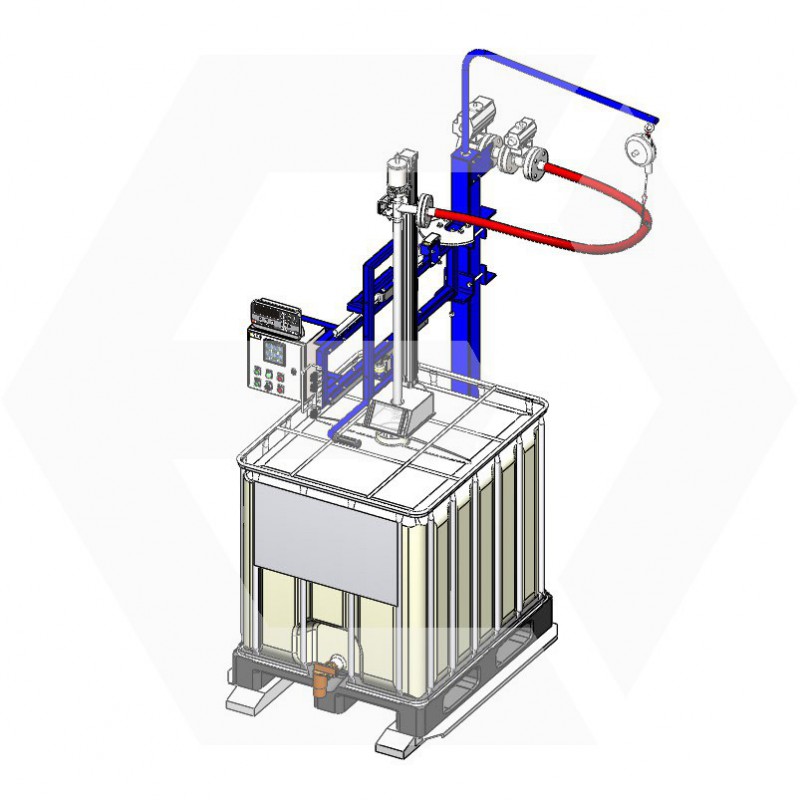

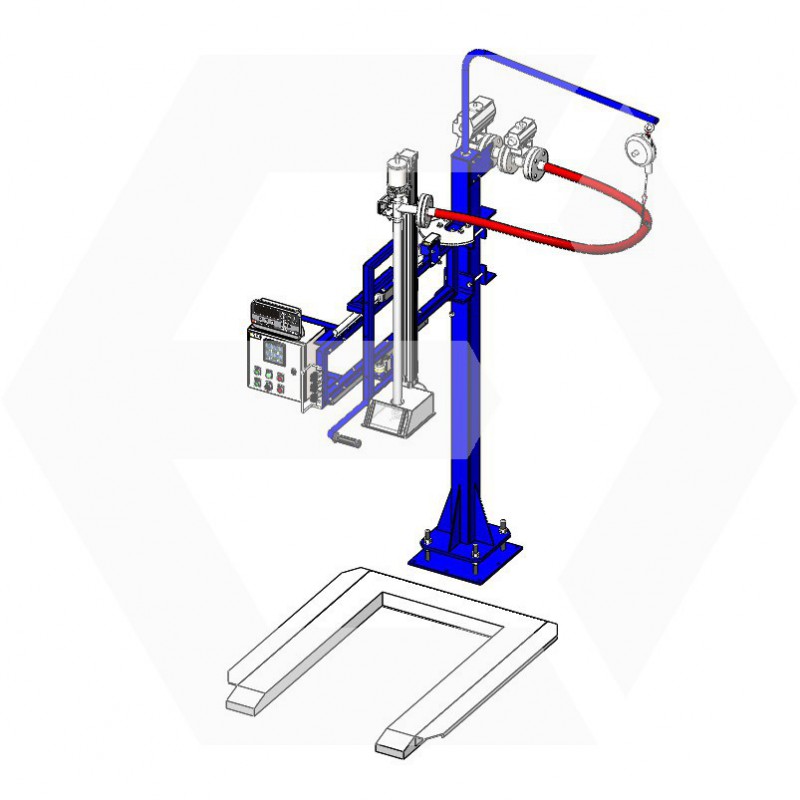

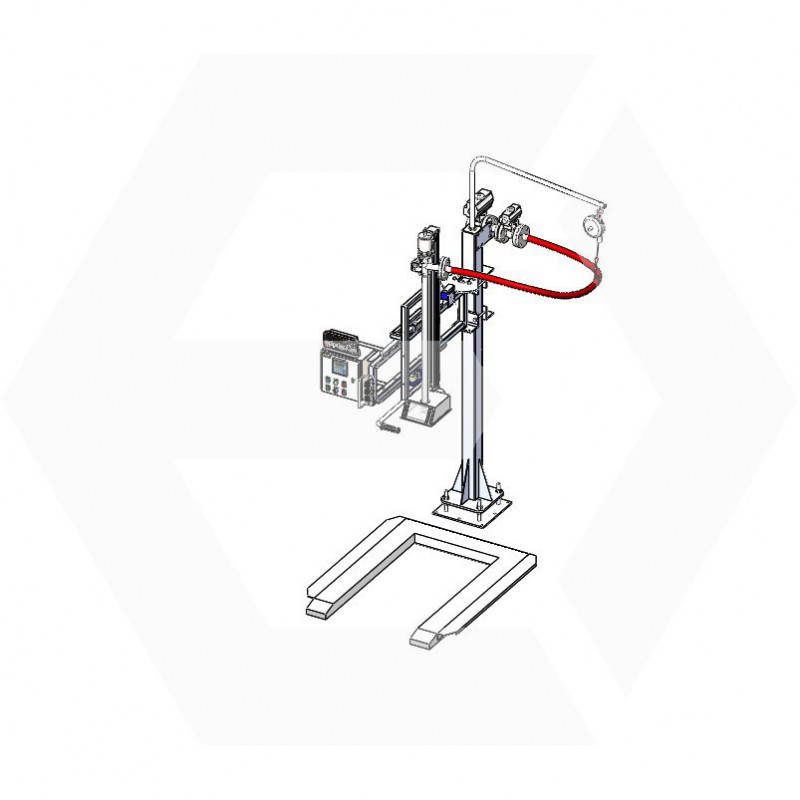

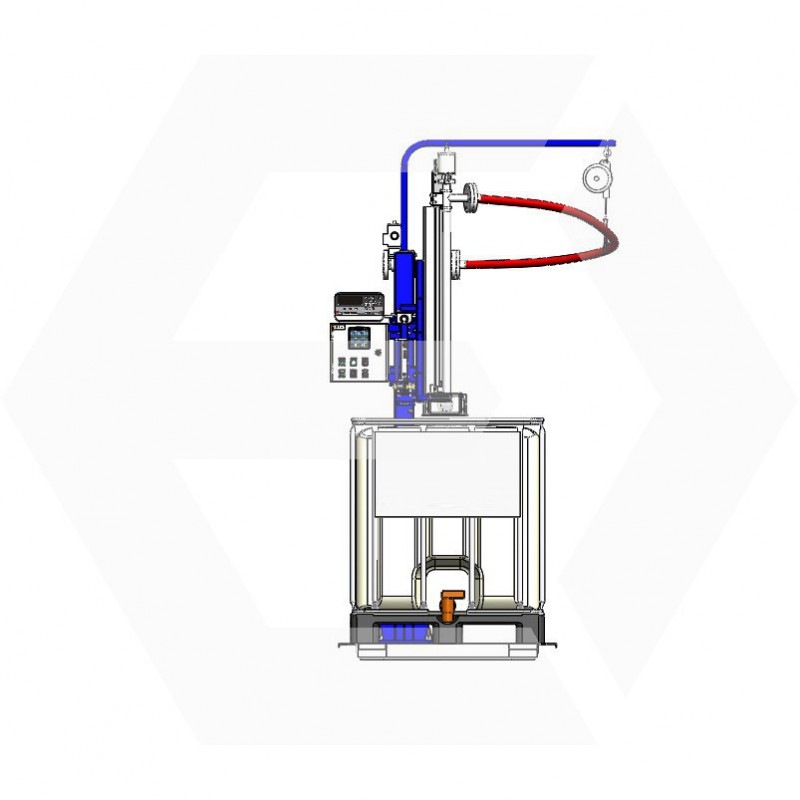

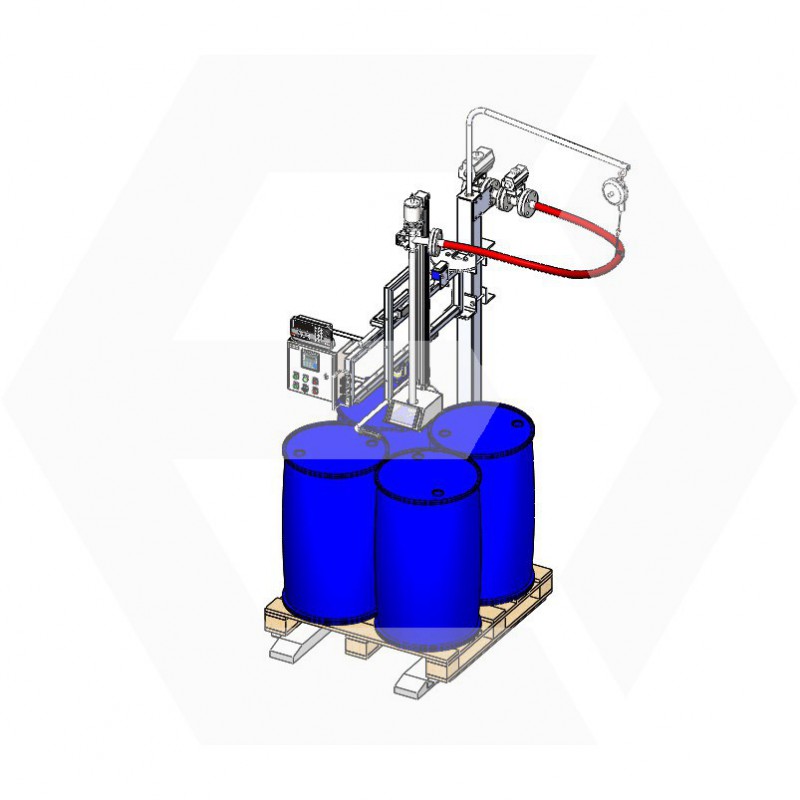

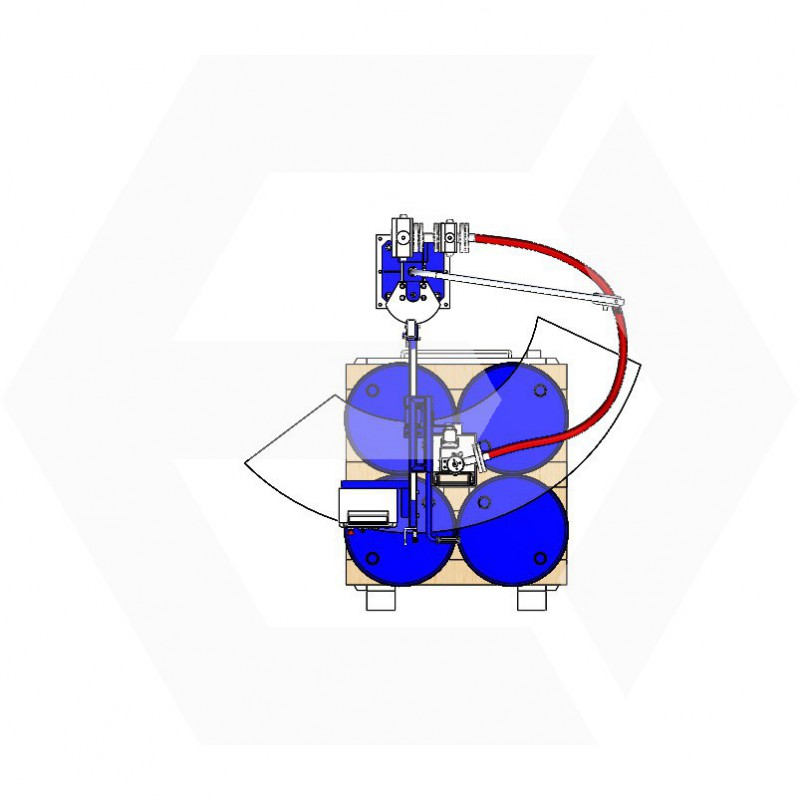

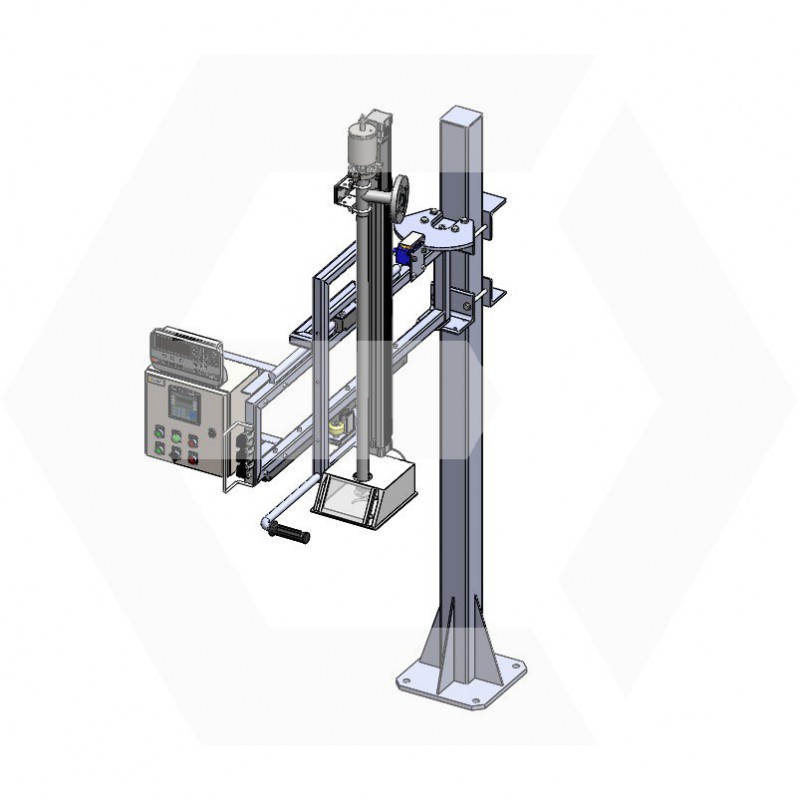

Cette configuration, est idéale pour le remplissage semi-automatisé de fûts sur palette ou de container.

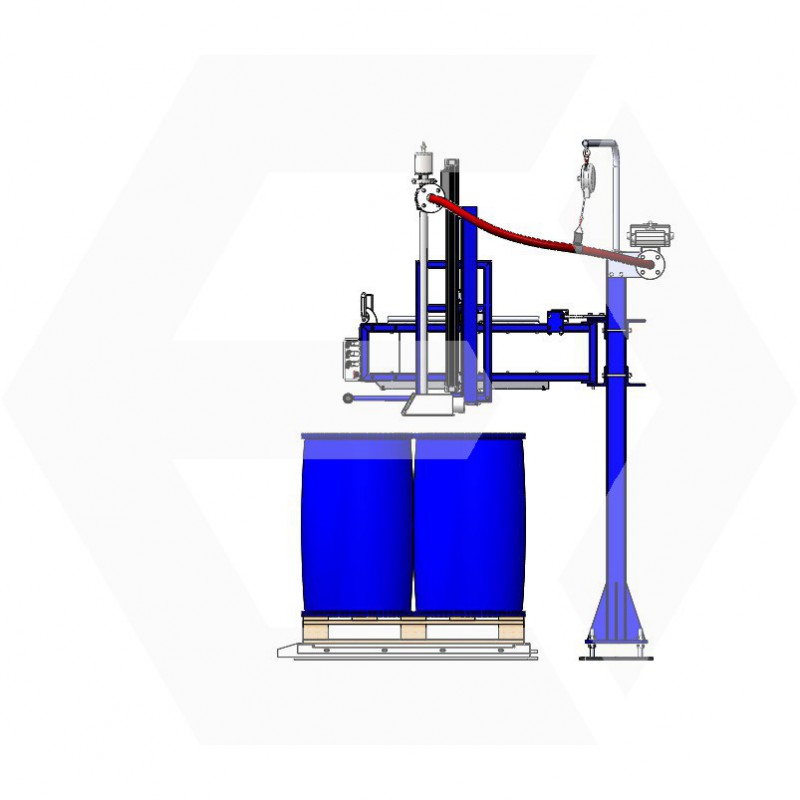

Le déplacement polaire (modèle L) avec blocage en position du dispositif de remplissage permet de couvrir partiellement la surface d’une palette.

Le remplissage s’effectue, en fonction d’un poids unitaire visé, par un cycle automatique de remplissage déclenché par l'opérateur.

Le système de plongée motorisée ( course 900mm) par vérin pneumatique permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course).

DOMAINES D’UTILISATION

Nos enfûteuses sont conçues pour une exploitation industrielle.

• Ambiance sans contrainte spécifique.
• Ambiance avec contrainte spécifique pour une utilisation en milieux chimique, alimentaire ou pharmaceutique.Par exemple : salle blanche iso7 ou laboratoire classe D,contrainte BPF, ASM BPE, etc..

Nos enfûteuses peuvent répondre aux exigences de la directive ATEX pour un usage en atmosphère explosive Zone 1.21 et 2,22.

FONCTIONS

Gestion des axes

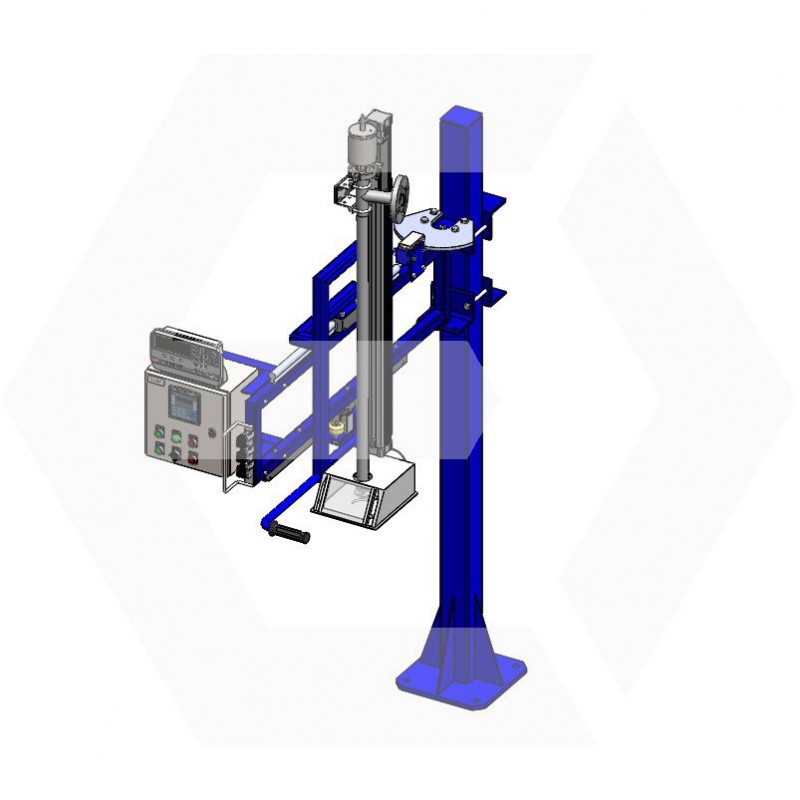

• Positionnement manuel (rotation X et translation Y) du dispositif d’enfûtage au droit de l’orifice de remplissage par l’intermédiaire de la poignée de commande.
• Le système de plongée (axe Z) permet d’assurer pneumatiquement la plongée de la canne d'enfûtage dans le contenant.
• Bras d’enfûtage réglable en hauteur ponctuellement avec outils.

Gestion du remplissage

• Solution de dosage dédiée par pesée directe de l’emballage en usage réglementé (métrologie légale) ou non
• Remplissage en sous niveau (canne immergée idéale pour les produits moussants)

L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche

Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

AVANTAGES

• Solution économique
• Améliore les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH
• Améliore les conditions d’utilisation et de production.
• Solution constructeur / intégrateur clef en main.
• Notre matériel est livré monté, en ordre de marche, il est fourni avec plaque constructeur CE, dossier technique et déclaration de conformité CE.

Composition des différentes versions

13-3XP-LT-DOSAGE

• Base ERIFUT 3XP LT
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-04 Coffret électro pneumatique V130
• 91-004-17 Indicateur de pesage I40 SS EDU / Pèse palette / Métrologie légale 1500 Kg / Elargisseurs
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-04 Kit montée baisse XP pneumatique course 900 mm avec frein
• 91-006-11 Kit gestion canne intelligente

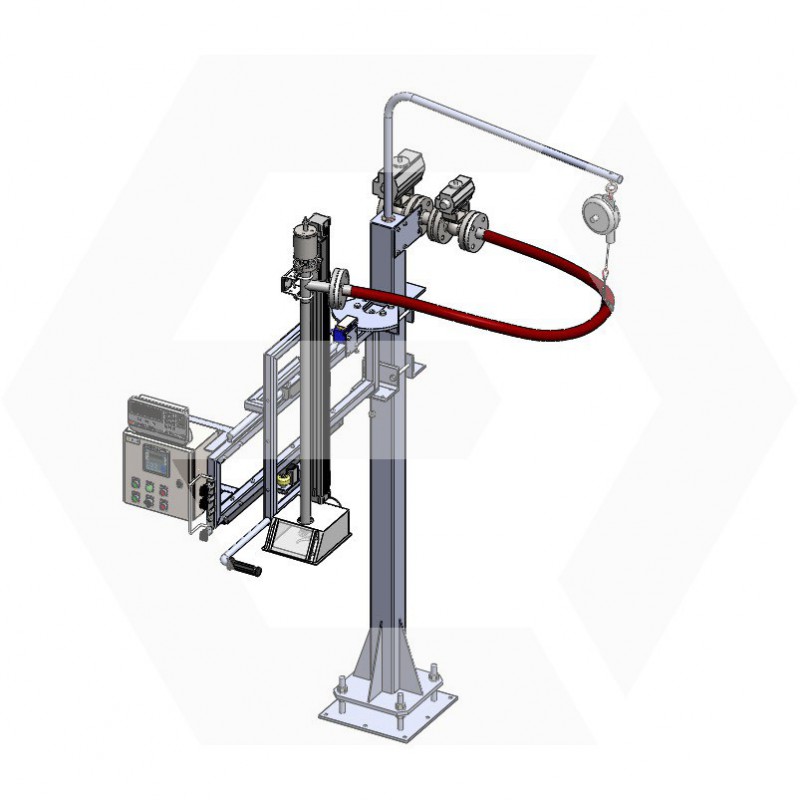

13-3XP-LT-DOSAGE-I

• Base ERIFUT 3XP LT inox
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-04 Coffret électro pneumatique V130
• 91-004-20 Indicateur de pesage I40 SS EDU / Pèse palette inox / Métrologie légale 1500 Kg / Elargisseurs
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-04 Kit M-B XP pneumatique course 900 mm avec frein
• 91-006-06 opt M-B inox
• 91-006-11 Kit gestion canne intelligente

13-3XP-LT-DOSAGE-ATEXZ1

• Base ERIFUT 3XP LT ATEXZ1
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-03 Coffret électrique en zone saine + Boites de jonction + Boite à bouton en zone ATEX
• 91-004-11 Indicateur de pesage I400 DMS EX 1-21 / alimentation P3 EX / logiciel SDU / Com RS EX / DSD / pèse palette / élargisseurs / métrologie légale 1500 Kg
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-04 Kit montée baisse XP pneumatique course 900 mm avec frein
• 91-006-07 opt M-B ATEX
• 91-006-17 Kit gestion canne intelligente ATEX

13-3XP-LT-DOSAGE-I-ATEXZ1

• Base ERIFUT 3XP LT INOX ATEXZ1
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-03 Coffret électrique en zone saine + Boites de jonction + Boite à bouton en zone ATEX
• 91-004-12 Indicateur de pesage I400 DMS EX 1-21 / alimentation P3 EX / logiciel SDU / Com RS EX / DSD / pèse palette inox / élargisseurs / métrologie légale 1500 Kg
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-04 Kit montée baisse XP pneumatique course 900 mm avec frein
• 91-006-06 opt M-B inox
• 91-006-07 opt M-B ATEX
• 91-006-17 Kit gestion canne intelligente ATEX

13-3XP-LT-DOSAGE-ATEXZ2

• Base ERIFUT 3XP LT ATEXZ1
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-03 Coffret électrique en zone saine + Boites de jonction + Boite à bouton en zone ATEX
• 91-004-25 Indicateur de pesage I40 EX 2-21 SS EDU / pèse palette / élargisseurs / métrologie légale 1500 Kg
• 91-006-04 Kit montée baisse XP pneumatique course 900 mm avec frein
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-07 opt M-B ATEX
• 91-006-17 Kit gestion canne intelligente ATEX

13-3XP-LT-DOSAGE-I-ATEXZ2

• Base ERIFUT 3XP LT INOX ATEXZ1
• 91-001-07 Canne d'enfûtage DCX diamètre 40 course 900 mm inox
• 91-001-57 Système de reprise de la canne
• 91-003-03 Coffret électrique en zone saine + Boites de jonction + Boite à bouton en zone ATEX
• 91-004-26 Indicateur de pesage I40 EX 2-21 SS EDU / pèse palette inox / élargisseurs / métrologie légale 1500 K
• 91-006-01 Kit freins / Filtre régulateur / Gaines / Câblage pneumatique
• 91-006-04 Kit montée baisse XP pneumatique course 900 mm avec frein
• 91-006-06 opt M-B inox
• 91-006-07 opt M-B ATEX
• 91-006-17 Kit gestion canne intelligente ATEX
