SÉRIE LT 3 AXES

13-3XNP- LT MANU.JPG13-3XNP- LT NIVEAU.JPG13-3XNP-LT-DOSAGE.JPG

ERIFUT 3 XNP LT MANU
ERIFUT 3 XNP LT NIVEAU
ERIFUT 3 XNP LT DOSAGE

FONCTION

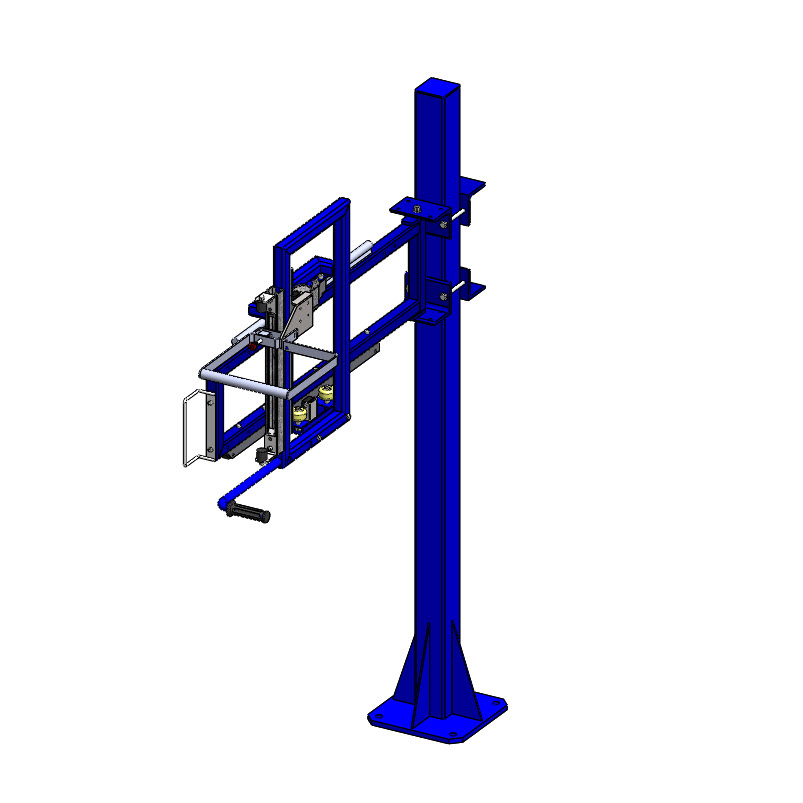

L’ERIFUT 3 XNP LT MANU permet le conditionnement manuel de contenant par un dispositif de remplissage à plongée partielle.

Les solutions classiques de remplissage manuel par pistolet, tube plongeur ou bras d’empotage expose l’opérateur, au émanation et projection de produit, au contact direct, lors des opérations de manipulation et de remplissage.

La remplisseuse ERIFUT 3 XNP LT MANU remplace ou associe avantageusement les solutions classiques existantes. elle est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH

  • Commandes et systèmes de manœuvre déportés
  • Pas de contact direct avec le tube plongeur
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante tube plongeur

 Cette configuration est idéale pour le remplissage de 4 fûts sur palette ou d’un container.

Le déplacement polaire (modèle L) du dispositif de remplissage permet de couvrir partiellement la surface d’une palette.

Le système de plongée indexable (course 420 mm utile) permet d’assurer manuellement la plongée partielle du tube plongeur dans le contenant avec un blocage en position haute et basse du tube. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.

Le remplissage s’effectue par l'ouverture manuelle de la vanne du tube plongeur partiellement introduit dans le contenant en sur niveau (remplissage en fontaine).

Le réglage de la course du tube de remplissage permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course)

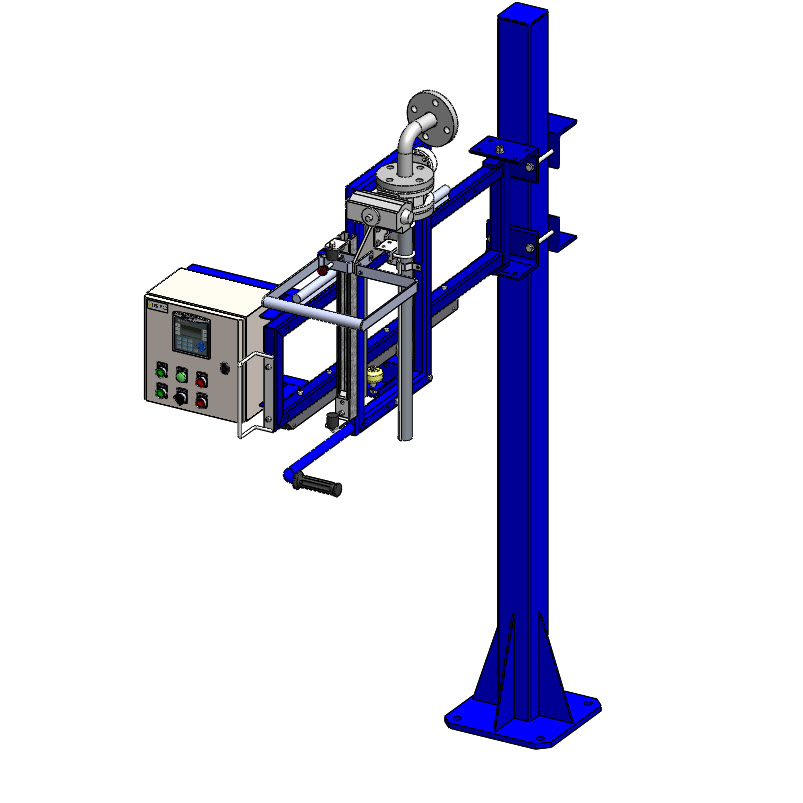

Le poste ERIFUT 3 XNP LT NIVEAU permet le conditionnement semi-automatique de produits liquides par l’introduction partielle, dans le contenant, d’un tube plongeur équipé d’une détection du niveau provoquant l’arrêt du remplissage.

La remplisseuse ERIFUT 3 XNP LT NIVEAU est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH

  • Commandes et systèmes de manœuvre déportés
  • Pas de contact direct avec le tube plongeur
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante tube plongeur

Cette configuration, est une alternative économique pour le remplissage semi-automatisé de fûts sur palette ou de container.

Le déplacement polaire (modèle L) du dispositif de remplissage permet de couvrir partiellement la surface d’une palette.

Le système de plongée indexable (course 420 mm utile) permet d’assurer manuellement la plongée partielle de la canne de remplissage dans le contenant avec un blocage en position haute et basse du tube. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.

Le remplissage s’effectue, en fonction d’un niveau, par un cycle automatique de remplissage déclenché par l'opérateur.

  • Le réglage de niveau s’effectue manuellement en fonction d’un contenant de référence ou sur une mesure de référence

Le réglage de la course de la canne permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course)

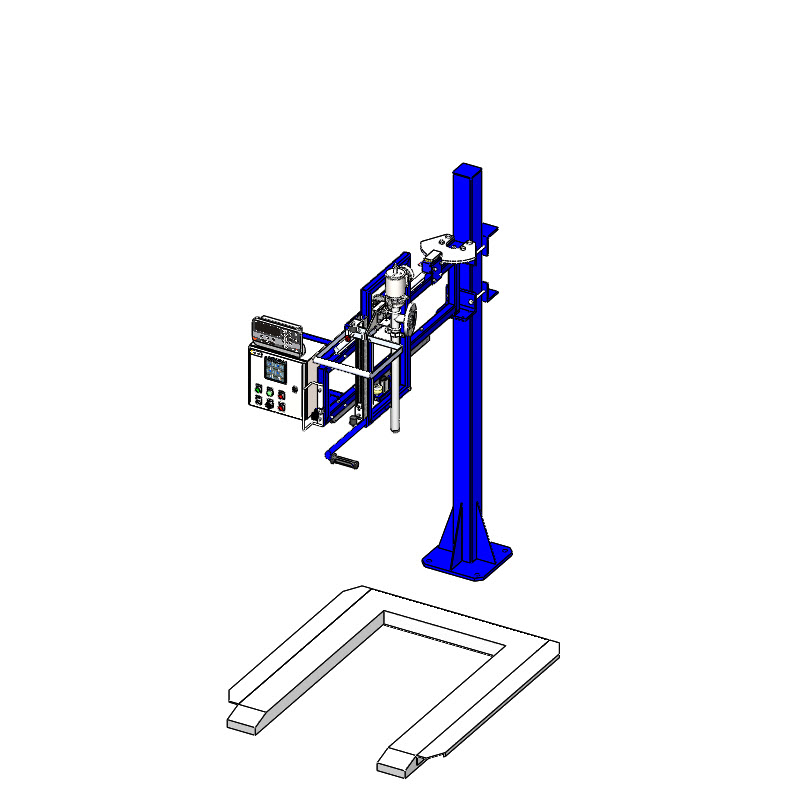

L’ERIFUT 3 XNP LT DOSAGE permet le conditionnement semi automatique en fonction d'un poids visé avec une canne à plongée partielle.

La remplisseuse ERIFUT 3 XNP LT DOSAGE est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

  • Commandes et systèmes de manoeuvre déportés
  • Pas de contact direct avec la canne d'enfûtage
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante de la canne d'enfûtage

Cette configuration, est idéale pour le remplissage semi-automatisé de fûts sur palette ou de container.

Le déplacement polaire (modèle L) avec blocage en position du dispositif de remplissage permet de couvrir partiellement la surface d’une palette.

Le système de plongée indexable (course 420 mm utile) permet d’assurer manuellement la plongée partielle de la canne de remplissage dans le contenant avec un blocage en position haute et basse de la canne. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.

Le remplissage s’effectue, en fonction d’un poids unitaire visé, par un cycle automatique de remplissage déclenché par l'opérateur.

Le réglage de la course de la canne permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course)

INTÉGRATION DE VOTRE EXISTANT

  • L’ERIFUT 3 XNP LT MANU permet le montage de votre tube de remplissage existant (diam 25 à 80 jusqu’à 9 kg avec ressort d’assistance à la remontée)
  • Intégration de votre pesage sans asservissement (remplissage par dosage manuel)
  • Intégration de votre pesage sans asservissement
  • Sur demande

GESTION DU DOSAGE DES EMBALLAGES

  • Remplissage manuel
  •  détection du niveau provoquant l’arrêt du remplissage. usage non règlementé (hors métrologie légale)

  • Solution de dosage dédiée par pesée directe de l’emballage en usage règlementé (métrologie légale) ou non

Différentes infrastructures de pesage sont proposées suivant vos besoins

  • Infrastructure en U type pèse palette, plateau peseur, infrastructure pesée avec convoyeur à rouleaux libres, etc…

CONFIGURATIONS DE BASE

  • Sur potence ou murale, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 3 XNP LT MANU ne nécessite pas d’énergie

La configuration de base comprend :

  • Poste ERIFUT 3 XNP LT MANU sans tube plongeur
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 30 fûts/h (40 fûts/h avec solution de convoyage)

  • Sur potence ou murale, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 3 XNP LT NIVEAU nécessite du courant 240 VAC et de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 3 XNP LT MANU avec les équipements :
  • Tube plongeur inox diam 40 C420 avec une vanne BS motorisée
  • Coffret électrique de commande
  • Les équipements pneumatiques
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 30 fûts/h (40 fûts/h avec solution de convoyage)

  • Sur potence ou murale, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 3 XNP LT DOSAGE nécessite du courant 240 VAC et de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 3 XNP LT MANU avec les équipements :
  • Canne d’enfûtage inox diam 40 C420
  • Kit freinage translation et rotation
  • Coffret électrique de commande
  • Les équipements pneumatiques
  • Un ensemble de pesage hors métrologie légale avec un pèse palette en U portée 1500 Kg/ 500 gr échelon et un indicateur de poids
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 30 fûts/h (40 fûts/h avec solution de convoyage)

EQUIPEMENTS SPECIFIQUE EN OPTION

  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle
  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle déportée
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Kit de freinage translation et rotation
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • kit de freinage translation et rotation
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Alimentation 2 débits variables (grand débit et petit débit)

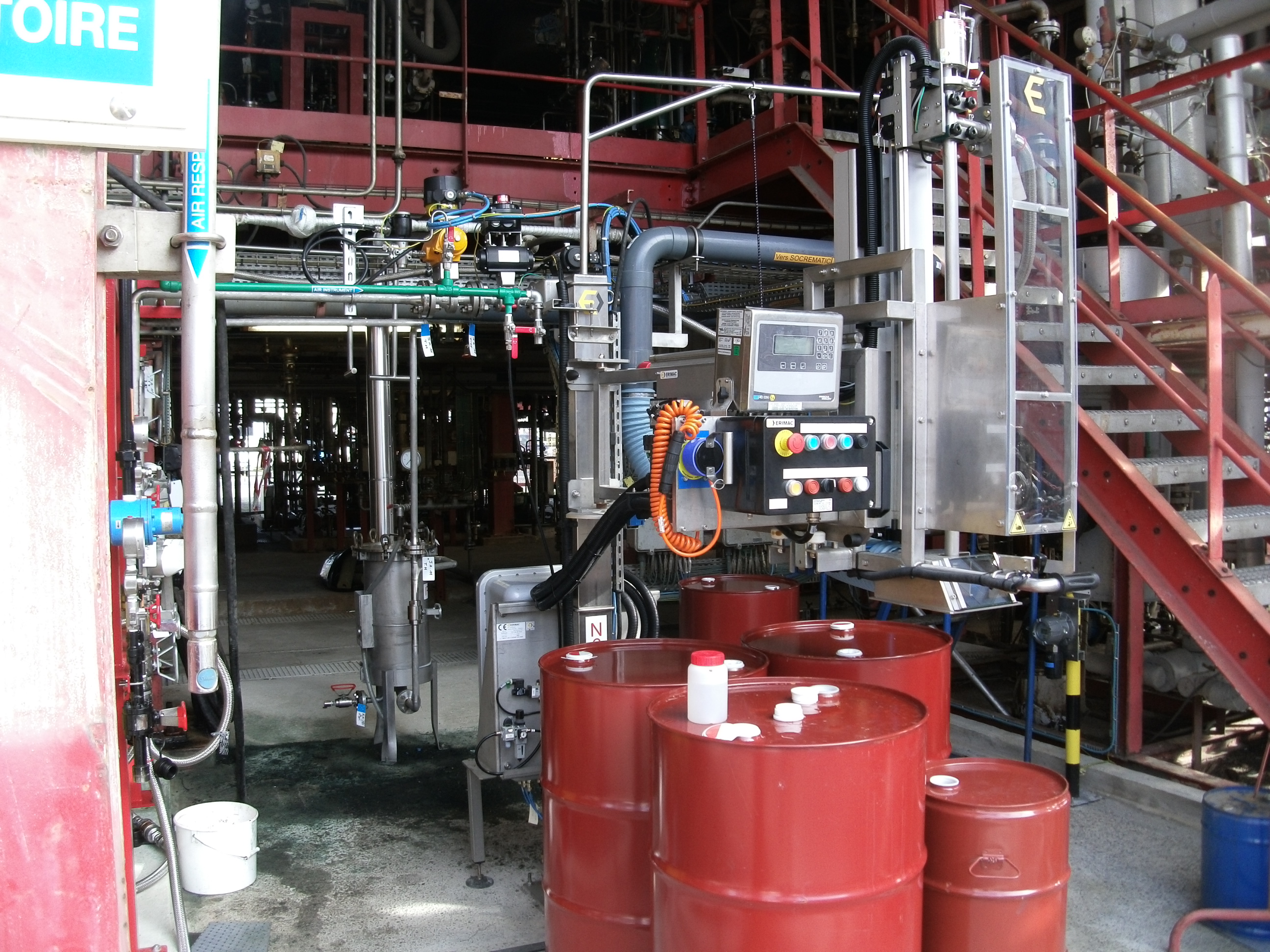

ERIFUT 3 XP LT DOSAGE
VIDE FÛT ERIFUT 3 XP LT DF

FONCTIONS

L'enfûteuse ERIFUT 3 XP LT DOSAGE permet le conditionnement semi automatique en fonction d'un poids visé avec une canne plongeante.

La remplisseuse ERIFUT 3 XP LT DOSAGE est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

  • Commandes et systèmes de manoeuvre déportés
  • Pas de contact direct avec la canne d'enfûtage
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante de la canne d'enfûtage

Cette configuration, est idéale pour le remplissage semi-automatisé de fûts sur palette ou de container.

Le déplacement polaire (modèle L) avec blocage en position de la tête de remplissage est optimisé pour le remplissage de 4 fûts sur palettes ou un ibc, elle autorise néanmoins le remplissage ponctuel de bidons sur palettes

Le système de plongée motorisée (course 900) par vérin pneumatique permet la montée et la descente de la canne de remplissage dans le contenant avec un blocage en position haute et basse.

Le remplissage s’effectue, en fonction d’un poids unitaire visé, par un cycle automatique de remplissage déclenché par l'opérateur.

Cette configuration est idéale pour le remplissage de produit moussant dans des fûts ou des containers.

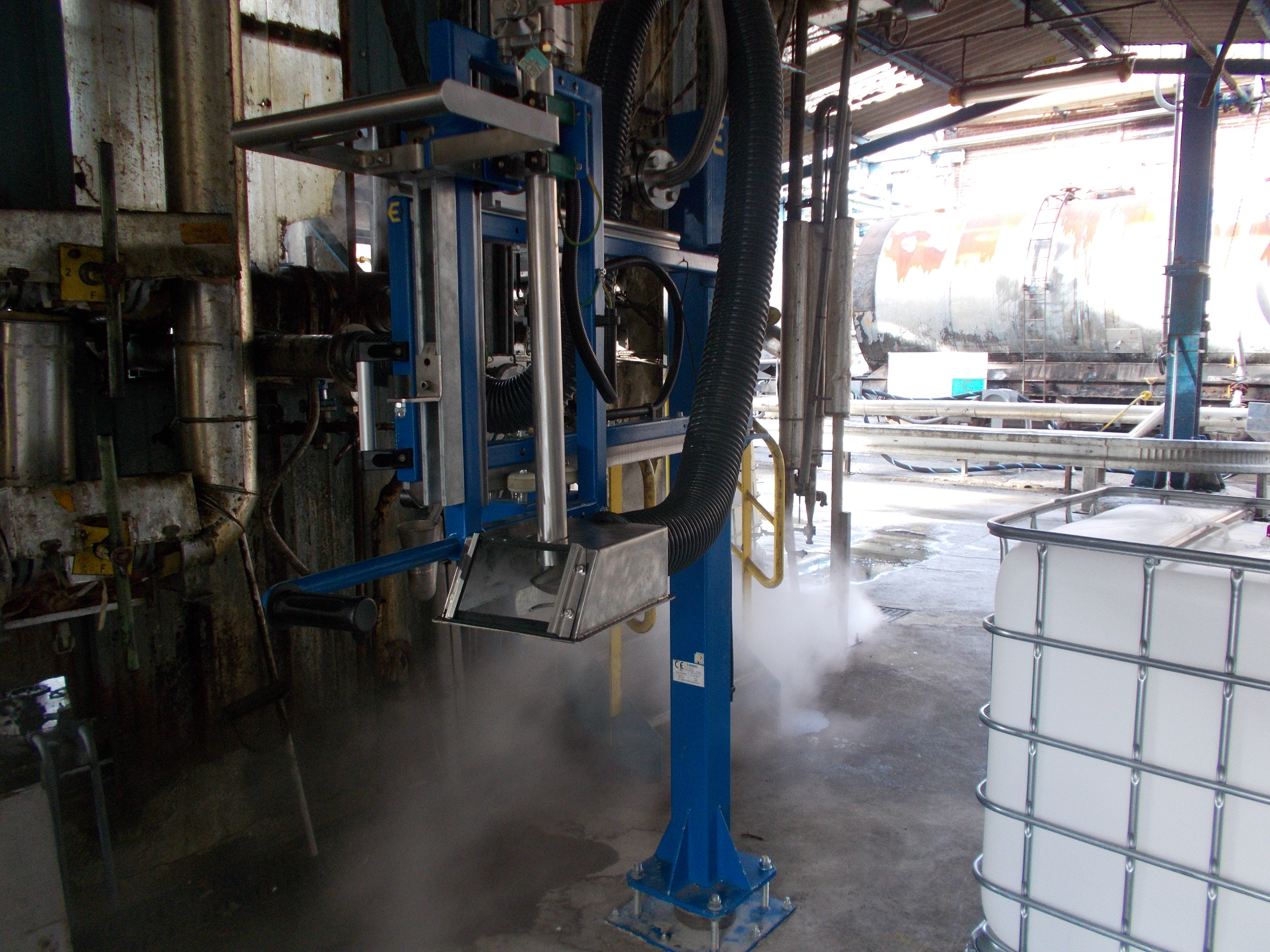

La désenfûteuse ERIFUT 3 XP LT DF permet la vidange manuelle de contenant avec une tube d'aspiration.

Les solutions classiques de vidange par pompe vide fût (de type flux,lutz), tube d'aspiration manuel ou bras d’empotage exposent l’opérateur, aux émanations et projections de produit, au contact direct, lors des opérations de manipulation et de remplissage.

 Le vide fût ERIFUT 3XP LT DF remplace ou associe avantageusement les solutions de vidanges manuelles existantes, elle est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

  • Commandes et systèmes de manoeuvre déportés
  • Pas de contact direct avec le tube d'aspiration
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante de pompe vide fût ou de tube d'aspiration (plongée motorisée)

Le déplacement polaire (modèle L) de la tête de remplissage est optimisé pour la vidange de 4 fûts sur palettes ou un ibc, elle autorise néanmoins la vidange ponctuelle de bidons sur palettes

Le système de plongée motorisée (course 1200 mm) par vérin pneumatique permet la montée et la descente du tube d'aspiration dans le fond du contenant avec un blocage en position haute et basse.

La vidange s’effectue manuellement et est déclenchée par l'opérateur.

Cette configuration, est idéale pour la vidange de produit dans des fûts ou des containers.

INTÉGRATION DE VOTRE EXISTANT

  • Sur demande
  • Tube d'aspiration client
  • Pompe vide-fut (lutz ou flux) sur demande

GESTION DU DOSAGE DES EMBALLAGES

  • Solution de dosage dédiée par pesée directe de l’emballage en usage réglementé (métrologie légale) ou non

Différentes infrastructures de pesage sont proposées suivant vos besoins

  • Infrastructure en U type pèse palette, plateau peseur, infrastructure pesé avec convoyeur à rouleaux libres, etc…
  • Vidange manuelle
  • Vidange asservie (sur demande)

CONFIGURATIONS DE BASE

  • Sur potence, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 3 XP LT DOSAGE nécessite du courant 240 VAC et de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 3 XP LT DOSAGE avec les équipements :
  • Canne d’enfûtage diam 40 C900
  • Coffret électrique de commande
  • Kit freinage translation et rotation
  • Les équipements pneumatiques
  • Un ensemble de pesage hors métrologie légale avec un pèse palette en U portée 1500 Kg/ 500 gr échelon et un indicateur de poids
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièce détachée, certificat CE

Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 30 fûts/h (50 fûts/h avec solution de convoyage)

  • Sur potence, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 3 XP LT DF  nécessite de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 3 XP LT DF sans tube d'aspiration avec les équipements :
  • Les équipements pneumatiques
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièce détachée, certificat CE

Capacités : différents formats de fûts à bonde ou ouverture totale et containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 30 fûts/h (40 fûts/h avec solution de convoyage)

EQUIPEMENTS EN OPTION

  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Alimentation 2 débits variables (grand débit et petit débit)
  • Gestion remontée de la canne au fil de l'eau (sur demande)
  • Tube d'aspiration d40 C1200
  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle d40 C1200 (permet de remplir avec ERIFUT 3 XP LT DF)
  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle déportée d40 C1200 (permet de remplir avec ERIFUT 3 XP LT DF)
  • Tube de lavage D40 C1200 (permet de rincer l'intérieur de l'emballage)
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • kit d'alimentation électrique pour pompe vide fût (sur demande)
  • kit de freinage translation et rotation
