SÉRIE LT 1 AXE

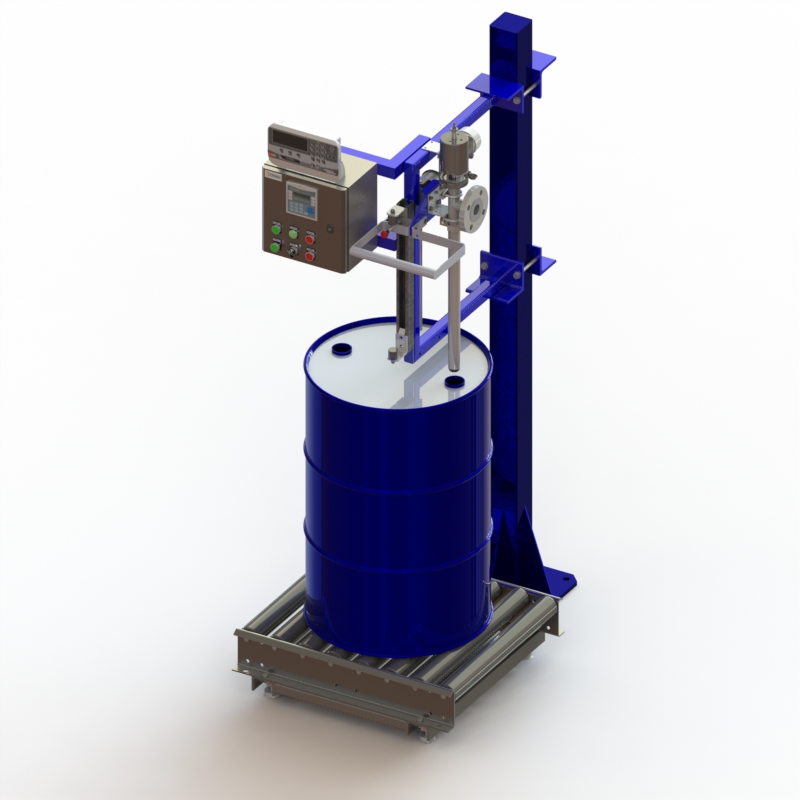

ERIFUT 1 XNP LT DOSAGE rendu.JPG

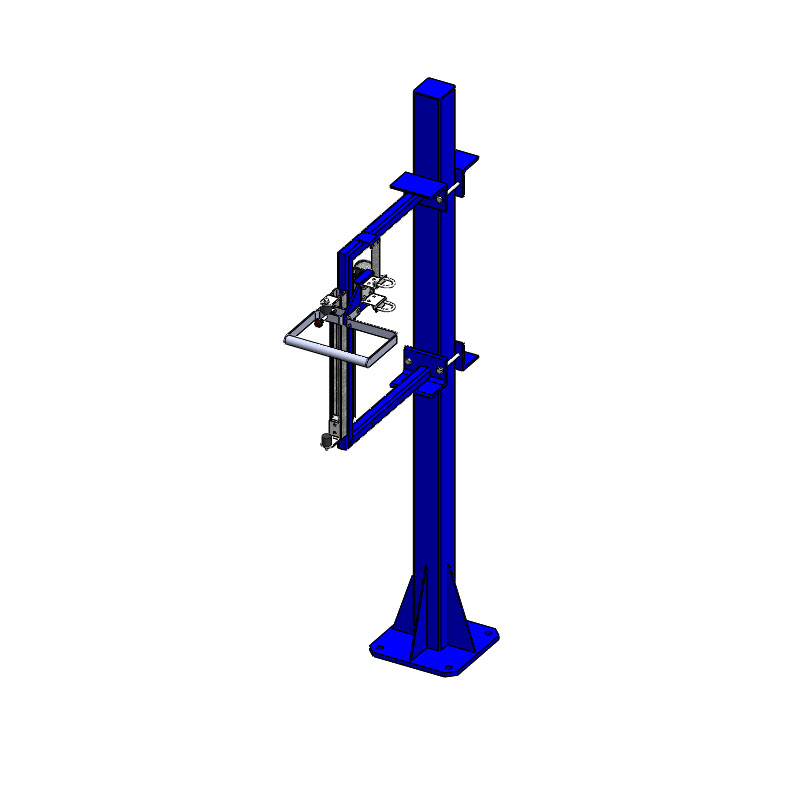

ERIFUT 1 XNP LT MANU
ERIFUT 1 XP LT DOSAGE

FONCTION

L’ERIFUT 1 XNP LT MANU permet le conditionnement manuel de contenant par un dispositif de remplissage à plongée partiel.

Les solutions classiques de remplissage manuel par pistolet, tube plongeur ou bras d’empotage exposent l’opérateur, aux émanations et projections de produit, au contact direct, lors des opérations de manipulation et de remplissage.

La remplisseuse ERIFUT 1XNP LT MANU remplace ou associe avantageusement les solutions classiques existantes. La remplisseuse ERIFUT 1 XNP LT MANU est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH

  • Commandes et systèmes de manœuvre déportés
  • Pas de contact directe avec le tube plongeur
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante tube plongeur

Cette configuration, associée à des convoyeurs à rouleaux, est idéale pour le remplissage de produit non moussant dans des fûts ou des containers.

Le système de plongée indexable (course 420 mm utile) permet d’assurer manuellement la plongée partielle du tube plongeur dans le contenant avec un blocage en position haute et basse du tube. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.

Le remplissage s’effectue par l'ouverture manuelle de la vanne du tube plongeur dans le contenant en sur niveau (remplissage en fontaine).

Le réglage de la course du tube de remplissage permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course)

L’ERIFUT 1 XNP LT DOSAGE permet le conditionnement semi automatique en fonction d'un poids visé avec une canne à plongée partielle.

La remplisseuse ERIFUT 1 XNP LT DOSAGE est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

  • Commandes et systèmes de manoeuvre déportés
  • Pas de contact direct avec la canne d'enfûtage
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante de la canne d'enfûtage

Cette configuration, associée à des convoyeurs à rouleaux, est idéale pour le remplissage de produit non moussant dans des fûts ou des containers.

Le système de plongée indexable (course 420 mm utile) permet d’assurer manuellement la plongée partielle de la canne de remplissage dans le contenant avec un blocage en position haute et basse de la canne. Les butées d’indexages sont réglables en hauteur afin d’autoriser la modification de la course. Un ressort d’assistance permet d’aider à la remontée du dispositif d’enfûtage.

Le remplissage s’effectue, en fonction d’un poids unitaire visé, par un cycle automatique de remplissage déclenché par l'opérateur.

Le réglage de la course de la canne permet de positionner des emballages de hauteurs différentes (dans la limite de compatibilité des hauteurs d’emballage avec la course)

L’ERIFUT 1 XP LT DOSAGE permet le conditionnement semi automatique en fonction d'un poids visé avec une canne plongeante.

La remplisseuse ERIFUT 1 XP LT DOSAGE est conçue ergonomiquement afin d’optimiser les conditions de manipulation et d’exposition de l’opérateur dans une démarche d’amélioration conforme aux exigences REACH :

  • Commandes et systèmes de manoeuvre déportés
  • Pas de contact direct avec la canne d'enfûtage
  • Pas d'exposition directe aux émanations ou projections de produit (complètement supprimée avec une hotte).
  • Pas de manipulation encombrante de la canne d'enfûtage

Cette configuration, associée à des convoyeurs à rouleaux, est idéale pour le remplissage de produit moussant dans des fûts ou de containers.

Le système de plongée motorisée par vérin pneumatique permet la montée et la descente de la canne de remplissage dans le contenant avec un blocage en position haute et basse.

Le remplissage s’effectue, en fonction d’un poids unitaire visé, par un cycle automatique de remplissage déclenché par l'opérateur.

INTÉGRATION DE VOTRE EXISTANT

  • L’ERIFUT 1 XNP LT MANU permet le montage de votre tube de remplissage existant (diam 25 à 80 jusqu’à 9 kg avec ressort d’assistance à la remontée)
  • Intégration de votre pesage sans asservissement (remplissage par dosage manuel)

  • Sur demande

  • Sur demande

GESTION DU DOSAGE DES EMBALLAGES

  • Remplissage manuel
  • Solution de dosage dédiée par pesée directe de l’emballage en usage réglementé (métrologie légale) ou non

Différentes infrastructure de pesage sont proposées suivant vos besoins

  • Infrastructure en U type pèse palette, plateau peseur, infrastructure pesée avec convoyeur à rouleaux libres, etc…
  • Solution de dosage dédiée par pesée directe de l’emballage en usage réglementé (métrologie légale) ou non

Différentes infrastructure de pesage sont proposées suivant vos besoins

  • Infrastructure en U type pèse palette, plateau peseur, infrastructure pesée avec convoyeur à rouleaux libres, etc…

CONFIGURATIONS DE BASE

  • Sur potence ou murale, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 1 XNP LT MANU ne nécessite pas d’énergie

La configuration de base comprend :

  • Poste ERIFUT 1 XNP LT MANU sans tube plongeur
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou à ouverture totale ou containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 20 fûts/h (40 fûts/h avec solution de convoyage)

  • Sur potence ou murale, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 1 XNP LT DOSAGE nécessite du courant 240 VAC et de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 1 XNP LT MANU avec les équipements :
  • Canne d’enfûtage diam 40 C420
  • Coffret électrique de commande
  • Les équipements pneumatiques
  • Un ensemble de pesage hors métrologie légale avec un plateau peseur inox 600x600 portée 300 Kg/100 gr échelon et un indicateur de poids
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou à ouverture totale ou containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 20 fûts/h (40 fûts/h avec solution de convoyage)

  • Sur potence, acier peint ou inox, ATEX ou zone saine
  • L’ERIFUT 1 XP LT DOSAGE nécessite du courant 240 VAC et de l'air pressurisé propre et sec à 6 bars

La configuration de base comprend :

  • Poste ERIFUT 1 XP LT DOSAGE avec les équipements :
  • Canne d’enfûtage diam 40 C420
  • Coffret électrique de commande
  • Les équipements pneumatiques
  • Un ensemble de pesage hors métrologie légale avec un plateau peseur inox 600x600 portée 300 Kg/100 gr échelon et un indicateur de poids
  • L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche
  • Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE

Capacités : différents formats de fûts à bonde ou à ouverture totale ou containers IBC

Cadences : suivant le débit de la pompe, de la viscosité du produit et des conditions locales, jusqu'à 20 fûts/h (40 fûts/h avec solution de convoyage)

EQUIPEMENTS EN OPTION

  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle
  • Tube plongeur équipé d’une vanne à boisseau sphérique inox à commande manuelle déportée
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Alimentation 2 débits variables (grand débit et petit débit)
  • Hotte inox avec un piquage pour flexible aspiration diam 100
  • Plaque de base (permet de régler la hauteur et le niveau de la potence)
  • Equilibreur de flexible avec potence
  • Alimentation 2 débits variables (grand débit et petit débit)
  • Gestion remontée de la canne au fil de l'eau (sur demande)

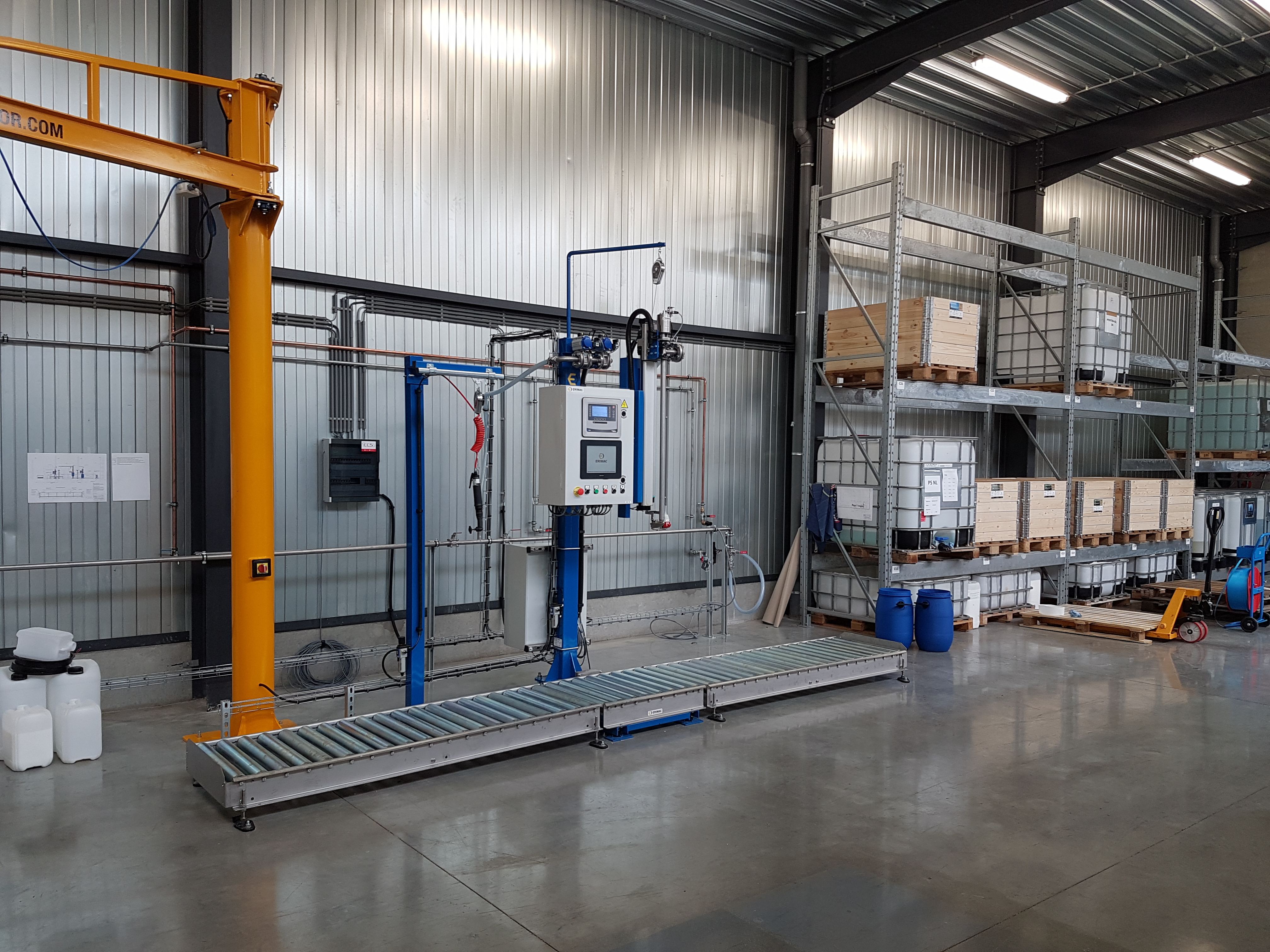

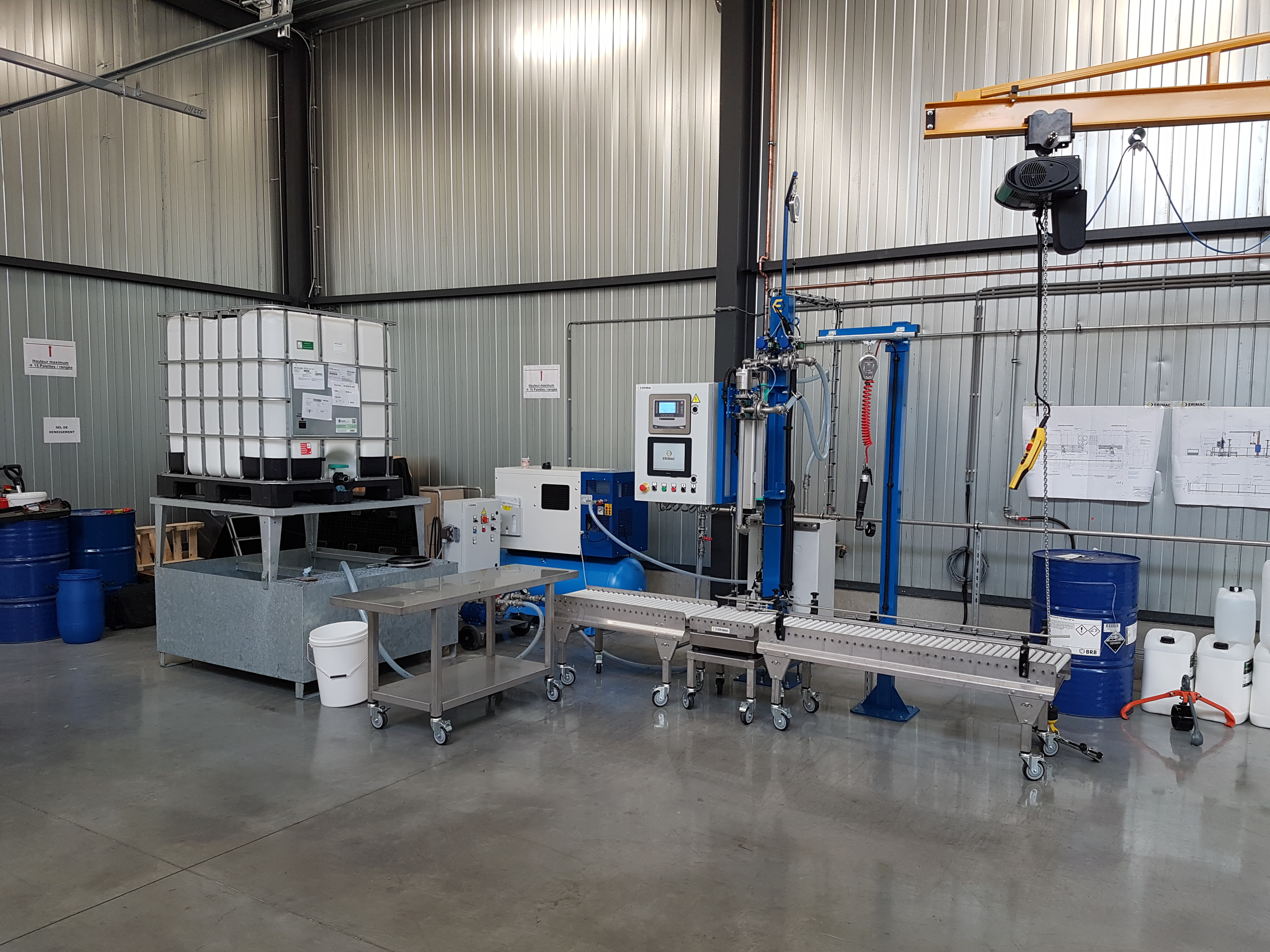

QUELQUES EXEMPLES

ERIFUT PCL LT DOSAGE
ERIFUT 1XP LT DOSAGE
