KIT VANNES 2 DEBITS

Nouveau produit

Kit vannes 2 débits

  • 1 vannes grande vitesse / vanne de coupure
  • 1 vanne petite vitesse

Compatible avec les postes ERIFUT.

Plus de détails

Sur commande - Délai 4-5 semaines

1 870,00 €

En savoir plus

DESCRIPTION

AVANTAGES

PRECONISATION

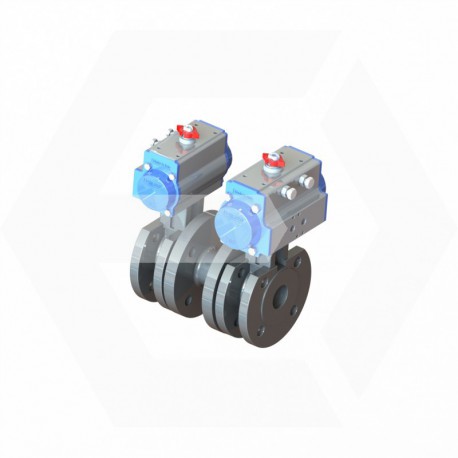

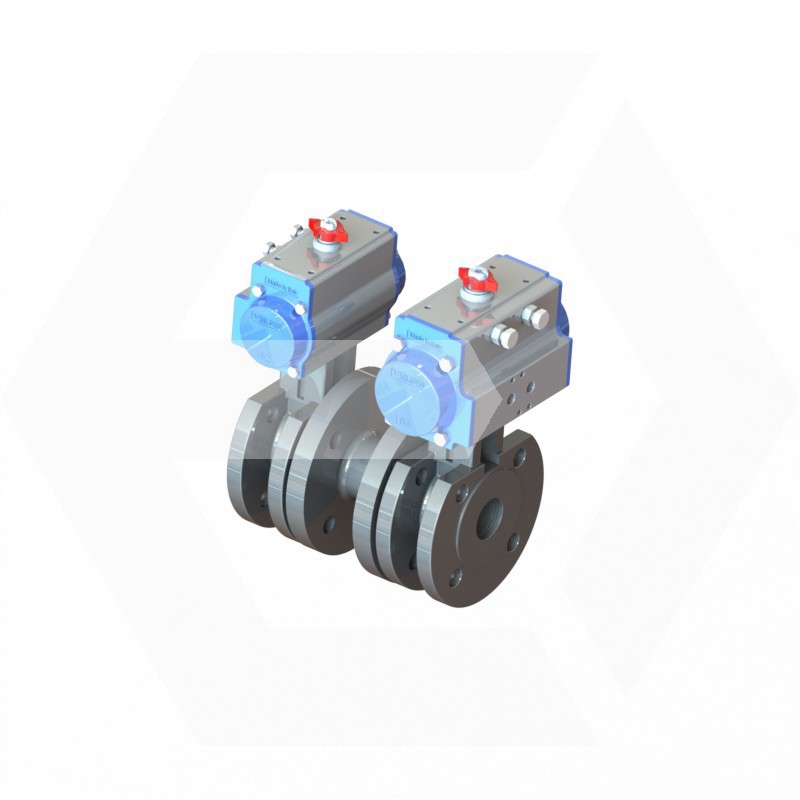

Kit vannes 2 débits (grand débit et petit débit) composé de:

  • 2 vannes
    • 1 vanne grand débit, normalement fermé type vanne à boisseau sphérique en inox 316 L, passage intégral, corps et sphère inox 316 L, siège PTFE équipée d’un actionneur pneumatique simple effet. Raccordement par bride. L’ensemble vanne à boisseau sphérique est utilisé comme vanne grand débit et vanne de coupure et sera monté en amont du flexible.
    • 1 vanne petit débit, normalement ouverte type vanne à boisseau sphérique en inox 316 L, passage intégral, corps et sphère inox 316 L, siège PTFE équipée d’un actionneur pneumatique double effet. Raccordement par bride. L’ensemble vanne à boisseau sphérique est utilisé comme vanne petit débit et sera monté en amont du flexible.
  • 1 support de vanne
  • 1 pontet de liaison

Le kit vannes 2 débits permet:

  • D'améliorer la répétabilité des pesées en utilisant un petit débit en fin de remplissage
  • D'éviter les à-coups en début de remplissage
  • La montée progressive en pression du circuit produit
  • D'isoler le circuit produit lors d'un changement de canne ou d'opération de maintenance sur le circuit produit.
  • Préconisation débit d’alimentation : 10 m3/heure à 3 bars.

L’alimentation peut être :

  • Gravitaire (pression hydrostatique)
  • Par pressurisation air ou azote (pression 2 bars max. suivant vos installations, ERIMAC préconise un dispositif anti coup de bélier).
  • Lorsque l’alimentation s’effectue par une pompe, celle-ci doit être équipée :
    • D’un bypass : dispositif limitant la surpression au refoulement (soupape de décharge avec retour à la bâche pour éviter que la pompe monte en pression lors du passage en petit débit par restriction sévère du passage).
    • Pilotage par variateur permettant d’assurer un petit débit asservi au poste ERIFUT.
    • Le meilleur des cas étant d’avoir les 2 dispositifs (bypass et variateur).

Fiche technique

Poids24 kg
UsageUsage industriel moins de 1000 H / an
Alimentation produitGravitaire, pompe, par pression
Niveau sonoreInférieur à 70dB à 1m
Construction généraleAcier peint sur protection anti-rouille
Construction circuit produitAcier inoxydable 316L
