ERIFUT RPCL T ACIDE/BASE

Nouveau produit

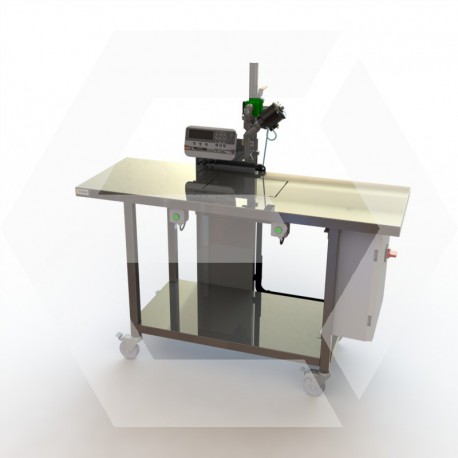

L'ERIFUT RPCL-T est une table de remplissage mobile. Elle permet le conditionnement unitaire de petit contenant avec des produits liquides non moussants, sans introduction de la canule de dosage.

Poste Métrologie Légale.

Conçu spécifiquement pour les produits corrosifs acides ou basiques.

 Plan RPCL-T (784.01k)

 Plan RPCL-T + Table de vidange (925.99k)

 Documentation RPCL-T (1.45M)

Plus de détails

Sur commande - délai 5-6 semaines

9 863,00 €

Accessoires

En savoir plus

La configuration comprend :

Une table de remplissage mobile ERIFUT RPCL ACIDE/BASE.

  • Construction inox + peinture époxy + le plateau supérieur est recouvert d'une plaque de protection en PP.
  • 4 roulettes pivotantes équipées de freins.
  • Un bac de rétention en PP d'environ 10 L.

Un ensemble vanne de dosage VM 90° DN15 poste 3/6 kg ou DN20 poste 6/15 kg composé de :

  • Vanne de dosage VMP DN15 ou DN20, type vanne à membrane pneumatique en PP (étanchéité PTFE).
  • Vanne VB DN15 ou DN20 de régulation de débit manuelle en PP (étanchéité PTFE).
  • Une canule de  dosage PP diam 15 ou diam 20.

Un coffret électrique en polycarbonate, IP66, IK10.

Un système de pesage PRECIA intégré dans la table :

  • Bascule en inox 304L.
  • Plateau bascule en inox + peinture époxy + recouvert d'une plaque de protection en PP.
  • Poste 3/6 kg Portée bi-étendue 0-3 kg/échelon 1 g et 3-6 kg échelon 2 g.
  • Poste 6/15 kg Portée bi-étendue 0-6 kg/échelon 2 g et 6-15 kg échelon 5 g.
  • Un indicateur de poids avec gestion dosage par recette.
  • Mémoire alibi DSD 300 000 enregistrements sur carte µSD.
  • Une vérification et étalonnage (carnet métrologique et vignette fourni en IPFNA).

L'ensemble est livré monté (dans la mesure de son transport) en ordre de marche.

Dossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste pièces détachées, certificat CE.

DESCRIPTION

L’ERIFUT RPCL-T est une table de remplissage mobile. Elle permet le conditionnement unitaire de produits liquides non moussants, sans introduction de la canule de dosage.

Cette configuration est idéale pour le remplissage de bouteille, bidon, seau.

  • Le remplissage s’effectue automatiquement en fonction d’un poids unitaire visé :
    • de 200 g à 6 kg en Métrologie Légale ERIFUT RPC-T-3/6.
    • de 2 kg à 15 kg en Métrologie Légale ERIFUT RPCL-T-6/15.
  • L’opérateur positionne son bidon sous la canule de dosage, il démarre le cycle automatique de remplissage : tarage, remplissage, arrêt au poids visé.

DOMAINES D’UTILISATION

Nos remplisseuses sont conçues pour une exploitation industrielle.

  • Ambiance sans contrainte spécifique.
  • Ambiance avec contrainte spécifique pour une utilisation en milieu chimique, alimentaire ou pharmaceutique. Par exemple : salle blanche iso7 ou laboratoire classe D, contrainte BPF, ASM BPE, etc.

Nos remplisseuses répondent aux exigences de la directive ATEX pour un usage en atmosphère explosive Zone 1,21 et 2,22.

FONCTIONS

Gestion des axes :
  • Le dispositif de remplissage est réglable manuellement par des manettes indexables. La zone de couverture couvre entièrement la surface de la bascule, permettant différent types d’emballage et différent sens d’introduction (gaucher ou droitier) :
    • Réglage de la hauteur (axe Z) de la canule de dosage.
    • Réglages de la rotation et de la translation (axe X, axe Y) de la canule de dosage.
  • Le dispositif de pointage est réglable manuellement par des manettes indexables :
    • Réglage de la hauteur (axe Z) par rapport à la canule de dosage.
    • Réglage de la translation (axe Y) par rapport à la canule de dosage.
Gestion du remplissage :
  • Remplissage mode automatique (déclenchement manuel et arrêt automatique) avec double commande (gaucher ou droitier).
  • Ensemble vanne VMP-90° DN15 ou DN20 simple effet NF fermeture par manque d’air avec une vanne ¼ de tour en amont pour réglage du débit.
  • Canule de dosage interchangeable avec différents ∅ de sortie (∅15  ou 20 par défaut).

AVANTAGES

  • Solution économique.
  • Solution constructeur / intégrateur clef en main.
  • Intégration de solution de pesage (PRECIA, METTLER TOLEDO, etc.) à nos automatismes incluant l’apposition de la vignette et la fourniture du carnet de métrologie pour un usage réglementé IPFNA.
  • Notre matériel est optimisé pour garantir sa fiabilité et permettre une maintenance simplifiée.
  • Notre matériel est livré monté, en ordre de marche, il est fourni avec plaque constructeur CE, dossier technique et déclaration de conformité CE.

Fiche technique

Hauteur1354 mm
Largeur1400 mm
Profondeur500 mm
Poids130 kg
UsageUsage industriel moins de 1000 H / an
CadenceJusqu'à 200 bidons 1 L/h
ContenantBidons, bouteilles, seau
Alimentation produitGravitaire, pompe, par pression
DébitPréconisé 0.5 à 2 m^3/h / 3 bars max
Niveau sonoreInférieur à 70dB à 1m
Construction généraleAcier inoxydable + peinture époxy
Construction circuit produitPP, joints PTFE
Alimentation électrique230 V
Puissance totale1 KW
Alimentation pneumatique6 bars propre et sec / 100L/h
Gestion hauteur canneRéglable manuellement
Plongée canneCanule de dosage fixe
Mode de remplissageSur-niveau fixe
Gestion multi hauteur d'emballageOui avec réglages manuels
Diamètre de la canneCanule diamètre 15 ou diamètre 20 par défaut
Actionneur canneActionneur VMP DN15 ou DN20, simple effet + ressort de sécurité
Limitation de débitPar vanne manuelle DN15 ou DN20 ¼ de tour
Sortie canneSortie lisse jet droit
ViscositéJusqu’à 500 centipoises sans pompe et 150 centipoises avec pompe réf. : 91-008-03
Transaction commercialeMétrologie Légale en IPFNA / OIML
Portée / échelonBi-range 3/6 kg échelon 1/2 g ou bi-range 6/15 kg échelon 2/5 g suivant version
TareAutomatique asservie au remplissage
Mémoire alibi300 000 enregistrements
DosageRecette poids de consigne et correction erreur de jetée
Tolérances mini / maxiSeuils de tolérances mini / maxi
Gestion du dosageRemplissage automatique en fonction d'un poids visé
DocumentationDossier technique comprenant notice de manutention, montage et raccordement, utilisation, entretien, liste des pièces détachées, certificat CE
Fonctions remplissageMode remplissage automatique
Détection d'emballageOui
Asservissement pompe client1 sortie TOR
